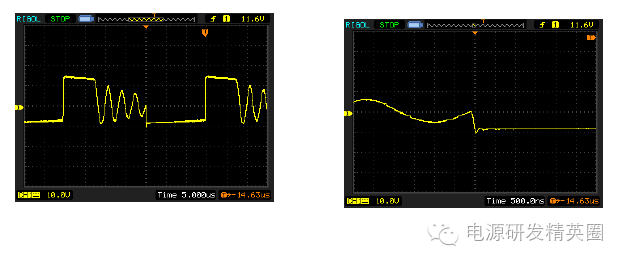

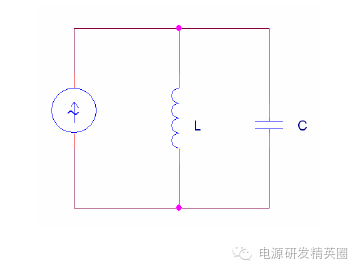

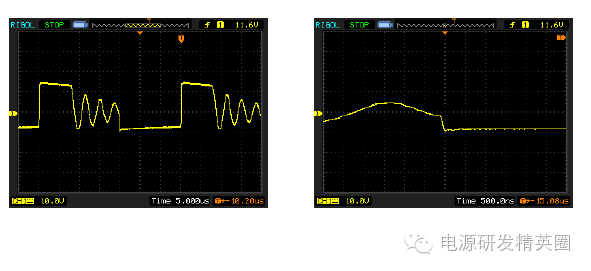

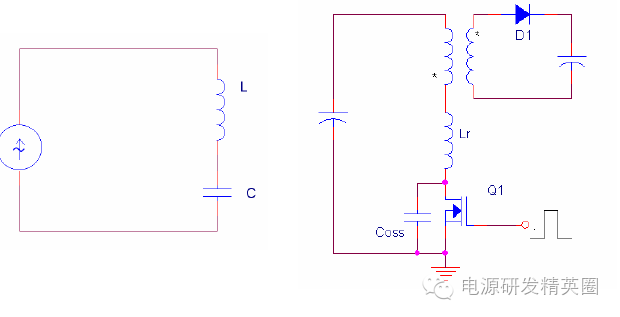

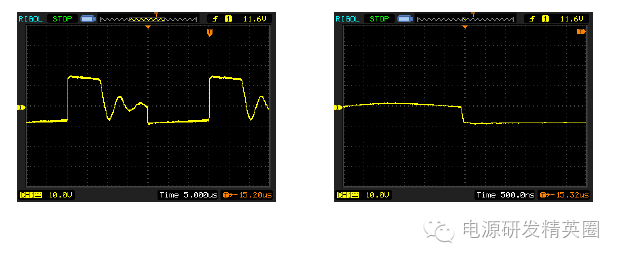

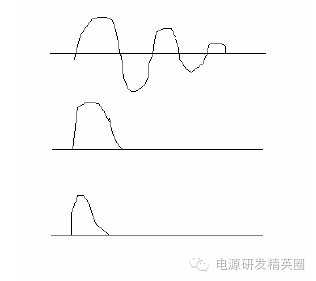

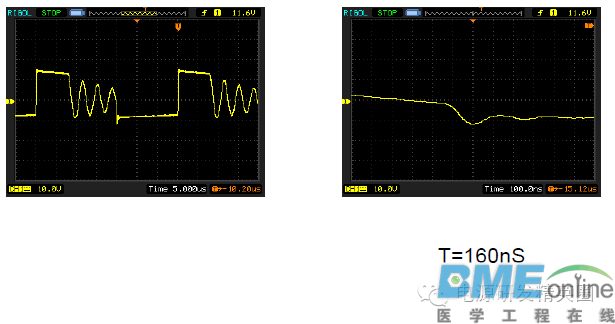

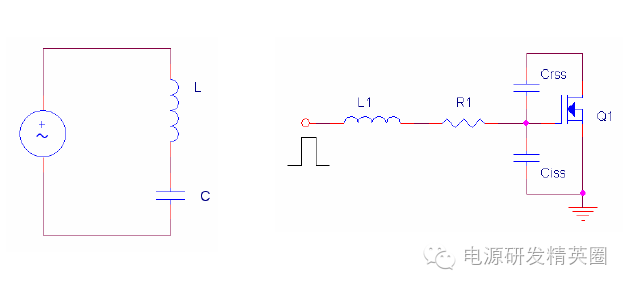

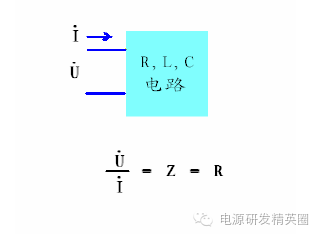

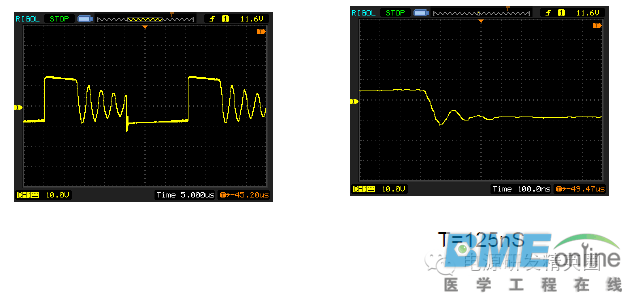

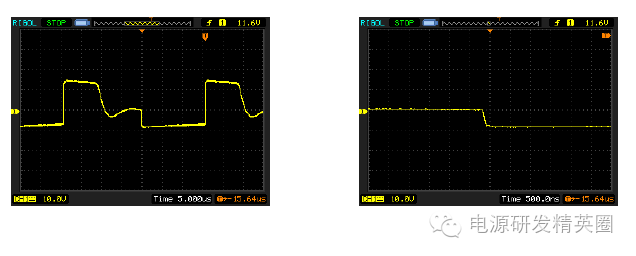

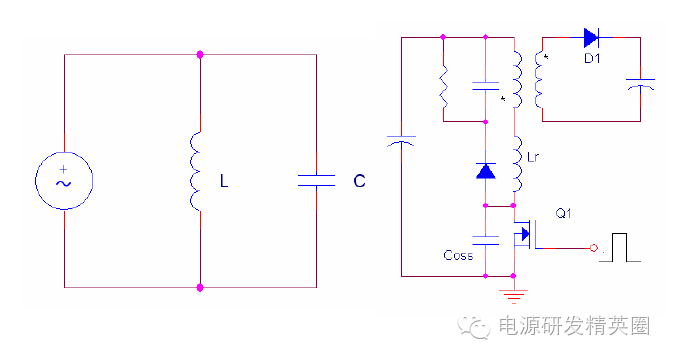

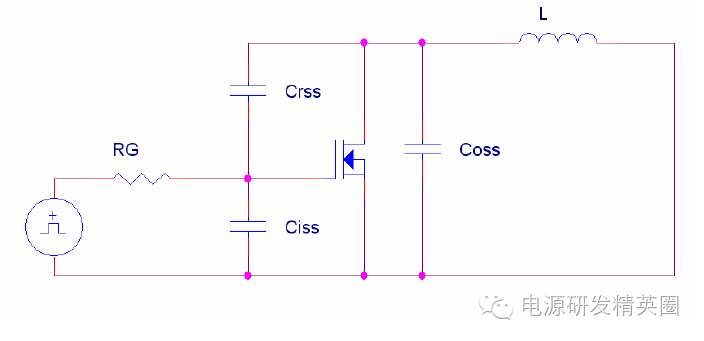

开关电源的振铃现象  振铃的危害 高的回路Q值产生过高的电压尖峰，增加MOSFET、二极管、变压 器、电感等功率器件的电压应力 振铃信号串入驱动回路，加剧功率管损耗 引起EMI问题 RLC谐振条件 一端口RLC电路出现电流与电压相位相同的现象，称为谐振  阻尼振荡 串联/并联临界点：2R/0.5R  电流源激励的并联谐振 电流源激励的串联谐振 电压源激励的并联谐振 电压源激励的串联谐振 振铃的寄生参数测量与计算1, 设电路的寄生电容为C1,寄生电感为L,振铃频率为f1, 2, 在功率器件两端并一个可让振铃频率发生明显变化的无极性电容 C2, 记录该并联C2后的振铃频率f2; 3, 由公式计算出杂散参数C1及L:  RC吸收参数计算1, 计算振铃的特性阻抗R  2, 计算吸收电容量Cx 3, 计算吸收电阻的功率Pr 案例 振铃波形  ? 并联470PF ? 62R+470P ? 62R+220P ? 150R+2200P ? 150R+103 案例 某电源开关频率60KHz, 二次侧整流管上的Vp-p为60V, 拌有10MHz振铃, 需要削弱该振铃; 并联1000pF电容后, 振铃频率降为5MHz, 经计算得出振铃的特性阻抗为47欧, 串联电容为2nF, 吸收电阻损耗0.314W, 实际选1W金属膜电阻 MOSFET 门级吸收  MOSFET 漏极吸收 |
