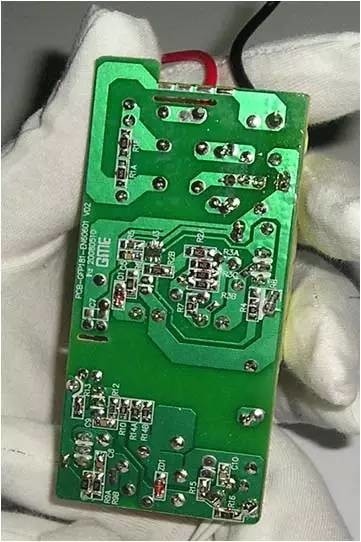

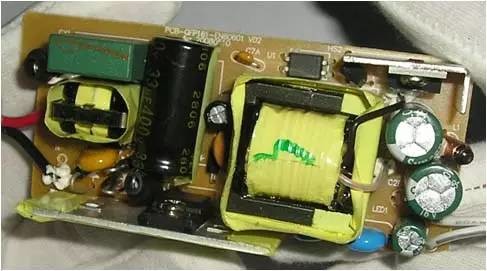

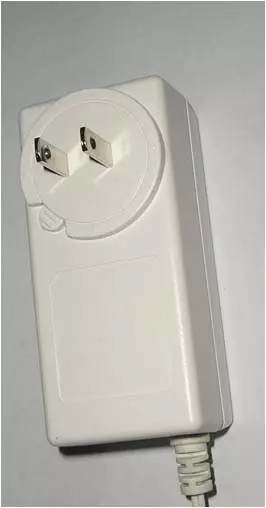

三、开关电源--元件面检查:

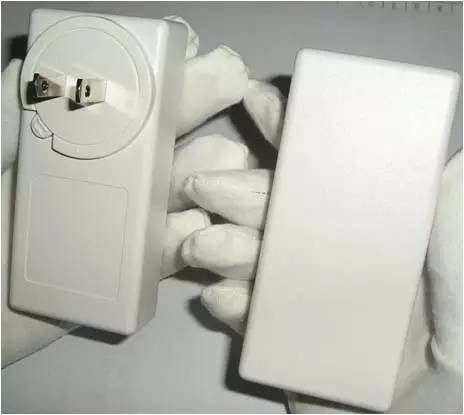

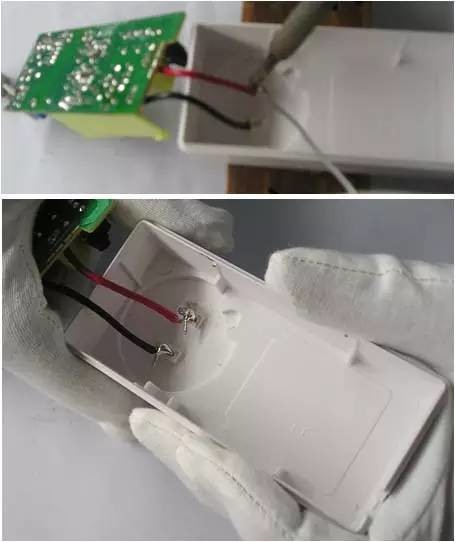

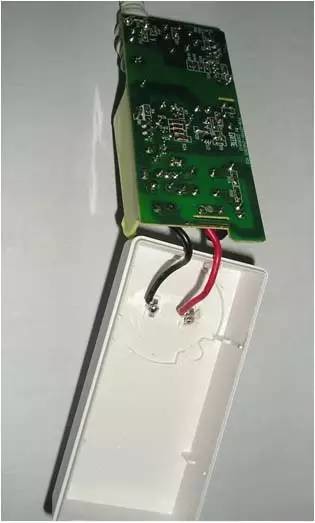

1.取前一站OK之PCB板。2.检查机板点胶位置点胶是否OK。3.检查所有元件无漏插\错插\反插等现象。4.检查所有元件不可浮高\超出板边或破损。5.自检OK后投入下一站          四、开关电源--检查CASE:1.从包装箱内分别取出符合要求的CASE。2.检查CASE不可有乱伤\缩水\脏物\水痕,外观无毛刺或裂痕。3.自检OK后按一定方向流入下一站            五、开关电源--焊PIN:1.拿前一站OK品。2.用尖嘴钳将AC线镀锡部分弯一下,拿一OK的CASE将AC线穿入AC PIN中,再用尖嘴钳将AC线镀锡部分与AC PIN夹紧(如图一),AC线不可穿反。3.检查AC线无穿反后,拿烙铁将AC PIN与AC线焊接起来,锡点必须光滑/饱满。4.自检OK后投入下一站                六、开关电源--检查AC PIN:1、取前一站OK品。2、检查AC线是否焊接OK,是否焊反。3、锡点必须光滑/饱满,不可有虚焊/半焊/假焊等不良。4、用镊子掰动焊接锡点,看是否有脱落现象。5、自检OK后按一定方向投入下一站

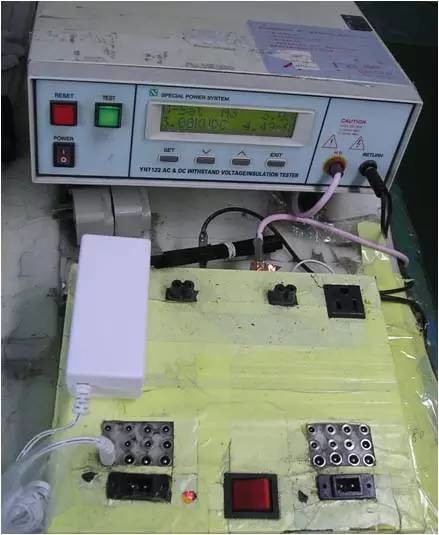

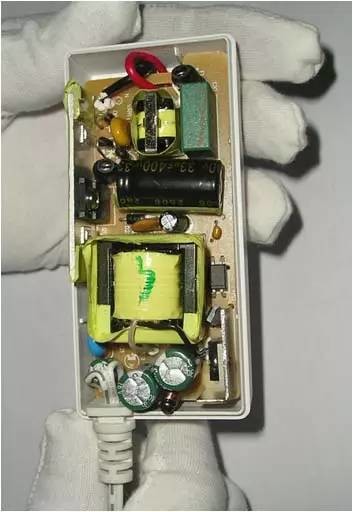

七、开关电源--贴防火海绵/组装下盖:1.取前一站OK品。2.将SR完全装入下盖内(SR平整的一面,一定与CASE相接)。3.自检OK后投入下一站     八、开关电源--组装上盖:1.取前一站OK品。2.检查前一站组装下盖是否OK。3.将上下盖完全盖入吻合。4.自检OK后投入下一站           九、开关电源--打高压(初测):1.取前一站OK品。2.按正确方向将机板接入治具上。3.按启动键开始测试。4.三秒后听见""嘟""的一声短鸣则为OK品,如长鸣则为不良品,及时作好标示放入不良品盒内。5.将机板取下,OK品投入下一站

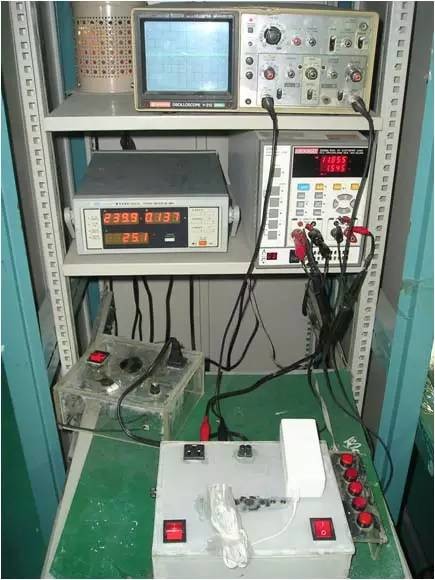

     十、开关电源--测试(初测):1.取前一站OK品,将机板按正确方法装入治具中。2.按F1键输入3A启动时,观察负载仪上输出电压在11.4V-12.6V之间,示波器上显示纹波为150MV。3.按F2键输入0A时,观察负载仪上输出电压在11.4V-12.6V之间,示波器上显示纹波为一条直线,看功率表功率在0.5W以下。4.按短路开关,在DC端短路,看功率表显示在3W以下。5.回到第一步,按F1键,观察负载仪上的输出电压在11.4V-12.6V之间。6.关掉电源开关,再取PCB板,将测试OK品投入下一站；不良品作好标示放入不良品内。

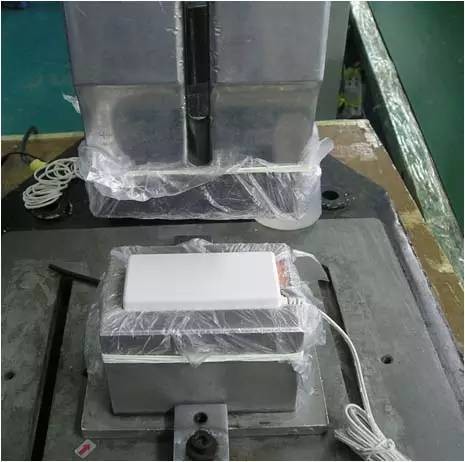

     十一、开关电源--压超音波:1.取前一站组装OK之成品,检查上下盖是否组装OK。2.按正确方法将机板装入模具内。3.双手同时按住二个绿色的启动健,让上模与下模完全融接。4.等开模后,取出机板,检查无断差或压伤等不良。5.检查OK后,按一定方向投入下一站,不良品及时作好标示放入不良品盒内        十二、开关电源--高温满负载老化。
