拓扑结构：

1.ACDC部分采用整流桥与双路PFC升压回路并联，PFC停止时，交流电通过整流桥转为直流电，PFC工作时升压回路在交流正负半周分别工作，整流桥下半部分参与，上半部反偏截止。称作无桥PFC，或半桥PFC。

2.DCDC部分采用全桥LLC拓扑，控制算法实现移相和LLC两种工作模式。负载从0到一个临界值之间工作在移相全桥模式，境界值到满载之间工作在LLC模式。全桥LLC拓扑在大部分负载条件下实现零电压转换（ZVS），只在空载和轻载谐振能量不足时，不能实现ZVS。两种模式结合克服了LLC空载电压漂高，移相全桥满载丢失周期的弊病，发挥了各自的优点。

3.  输出整流部分采用双变压器，四路同步整流结构。方便改善散热和布局。

整机布局：外形：长190*宽105*高40mm。

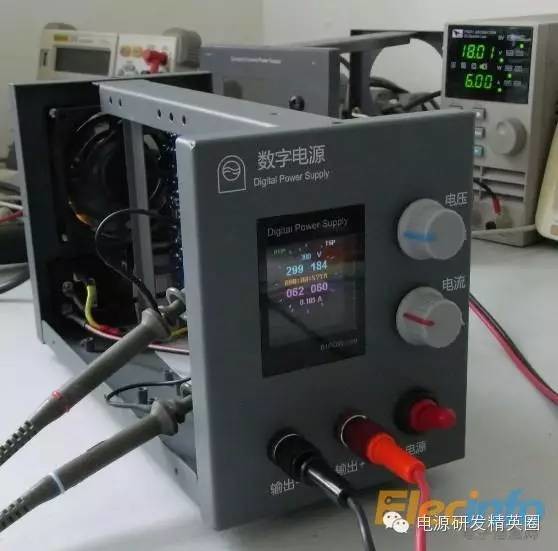

机箱外形：

PFC波形：红色交流正半周，黄色负半周，Vgs，频率155KHz电压5V/格；时基2uS/格。

DCDC波形：

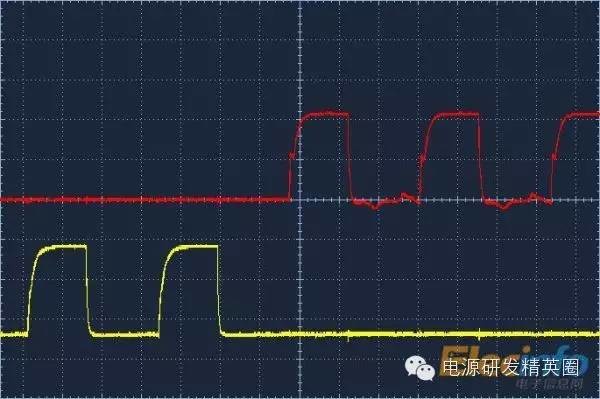

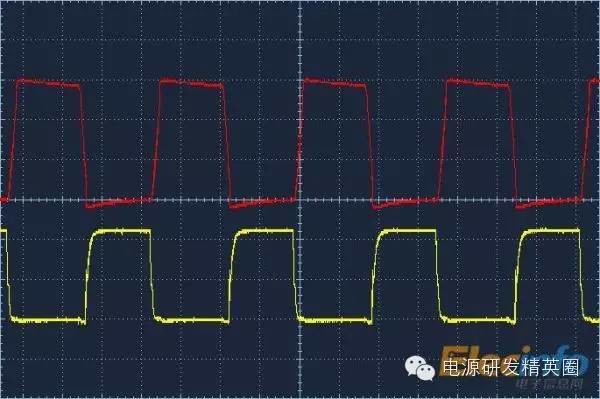

1.       左桥臂： 红色：上管Vgs；100V/格；时基2uS/格。

黄色：下管Vgs；5V/格；时基2uS/格。

2.       右桥臂： 红色：上管Vgs；100V/格；时基2uS/格。

                          黄色：下管Vgs；5V/格；时基2uS/格。

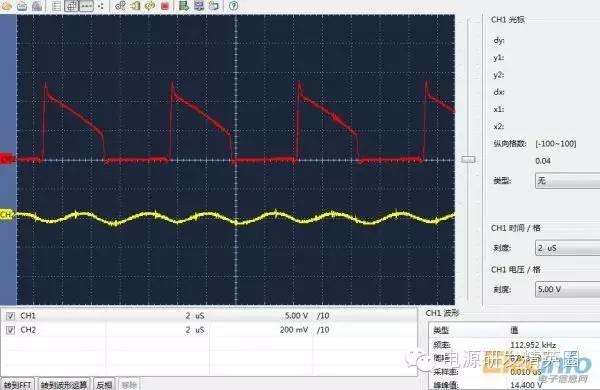

同步整流与纹波：红色同步整流Vds；20V/格；时基2uS/格。

                        黄色输出纹波：Vpp：220mV；500mV/格；时基2uS/格。

全桥移相模式：频率：166KHz

LLC模式：频率：133KHZ左右

触摸屏显示主要参数：电源供电：隔离110V/200ＶＡ

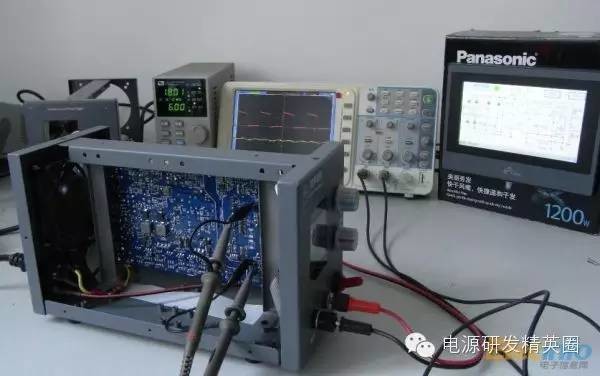

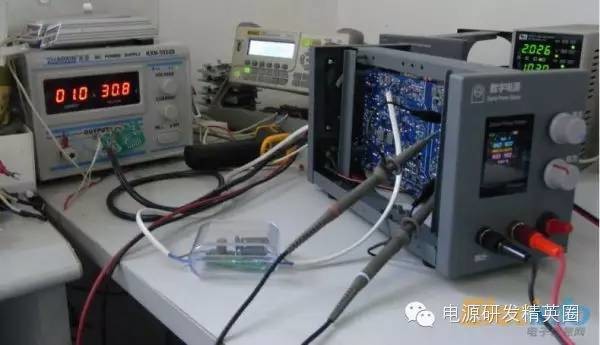

这是低压测试的图片。电源测试直接上高压好怕怕，先来个低压的，

直流30V输入到电源中，FPC设定到60V，输出2~5V

2.7V/10.3A输出时PFC电压从60V降到47V，顶不住了，室温28度，电源温度34度，同步整流39度

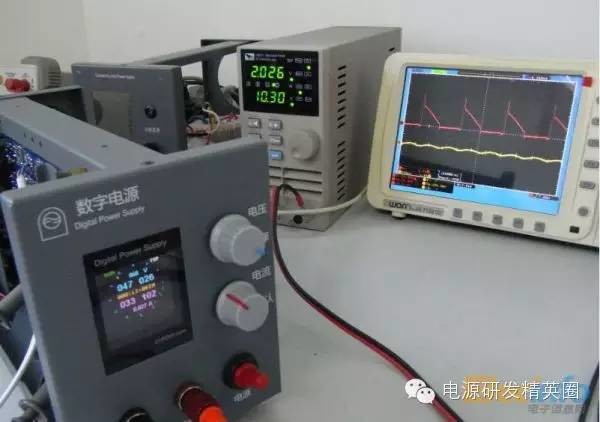

电子负载显示2.026V/10.30A，线损2.69-2.026V。

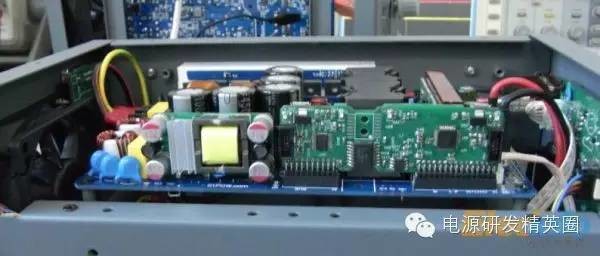

电源侧面图：左边待机电源，右边控制板，主控TI的F28027，高压侧ST的F030，中间的是数字隔离

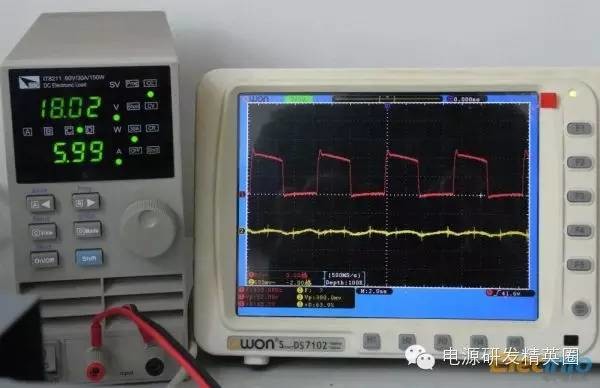

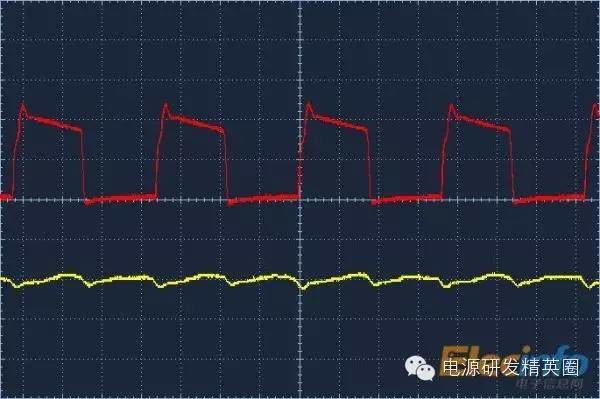

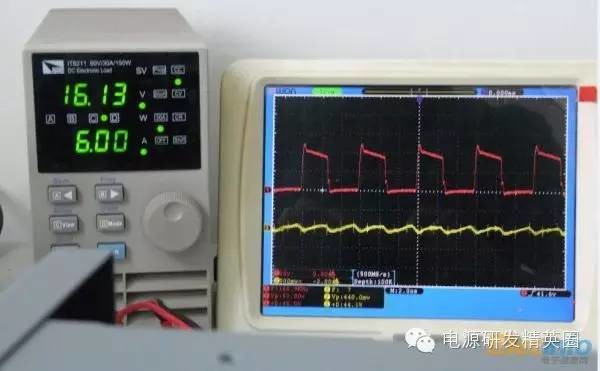

3.7V/6A是波形，CH1红色底边可以看到同步整流的凸台，高压时见不到

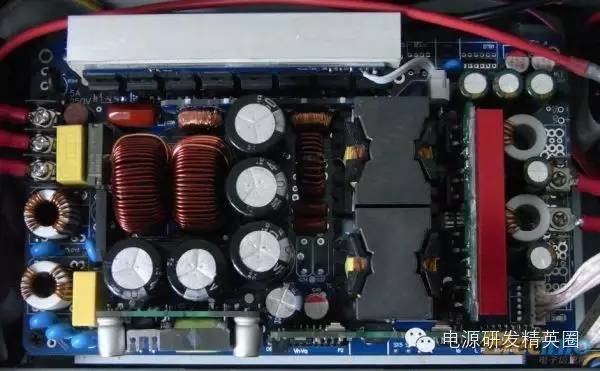

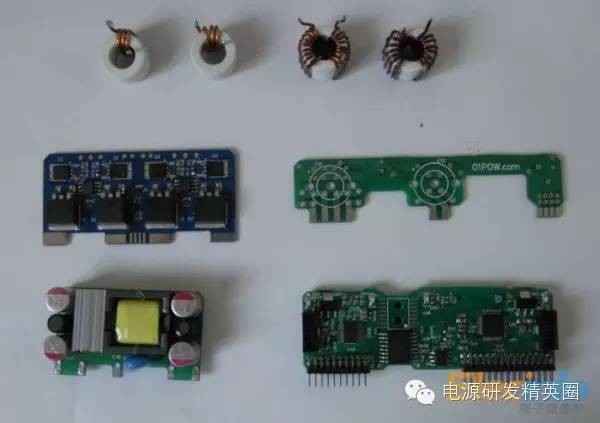

 组件垂直安装在主板上

总图

EMI图，交流两相分别采样，DSP合成完整波形

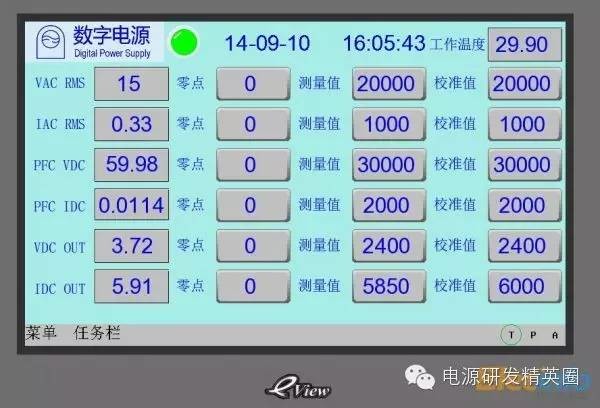

触摸屏校准页面，交流输入电流IAC不准，220V准了，110V又不准。

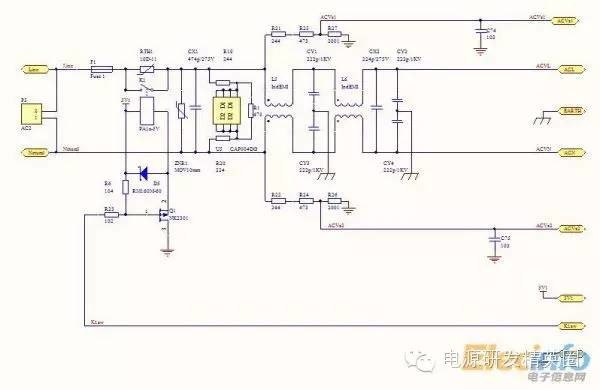

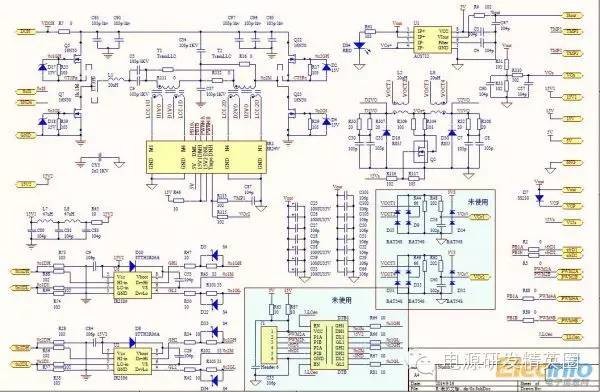

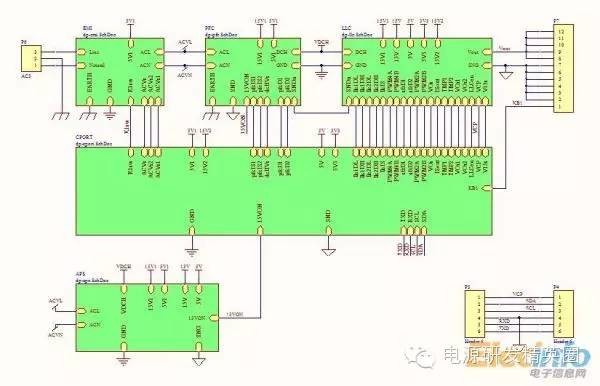

原理图继续贴：

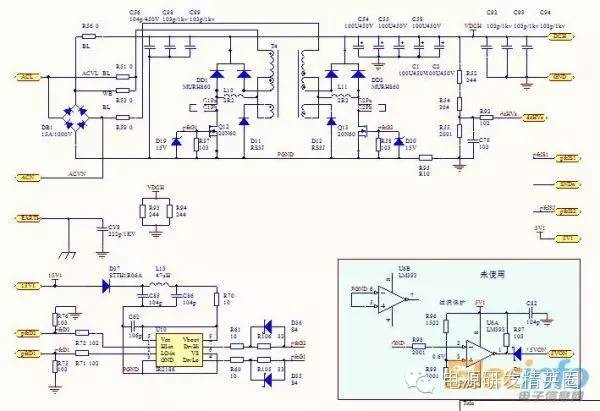

PFC部分

这是工程图。

整流桥边几个电阻时0ohm跳线，可以组合有桥，无桥，双相交错TOP

FBLLC部分

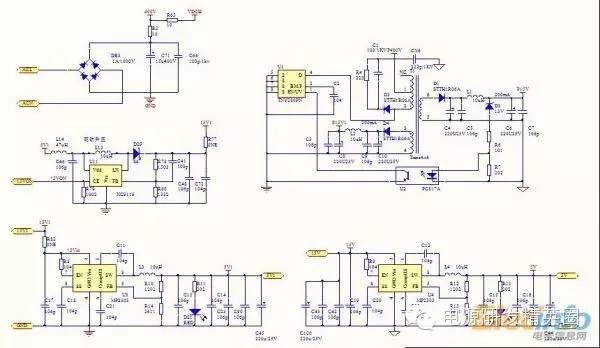

待机电源

原边AC220V  -> 15V -> 5V

付边AC220V -> 隔离15V -> 5V

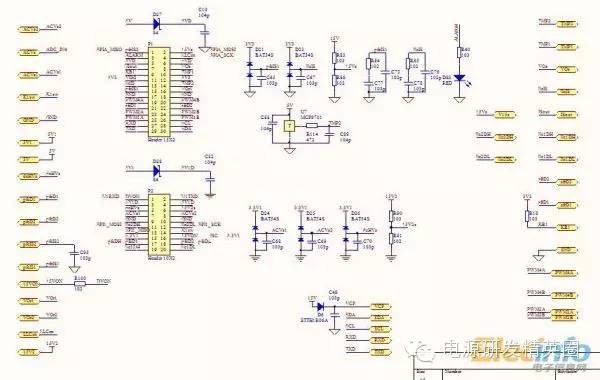

DSP接口

以上是电源板全部原理图

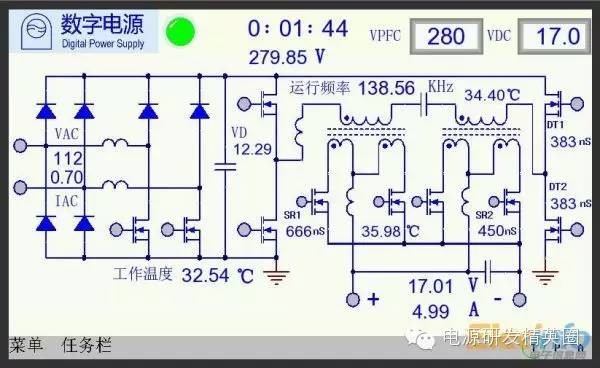

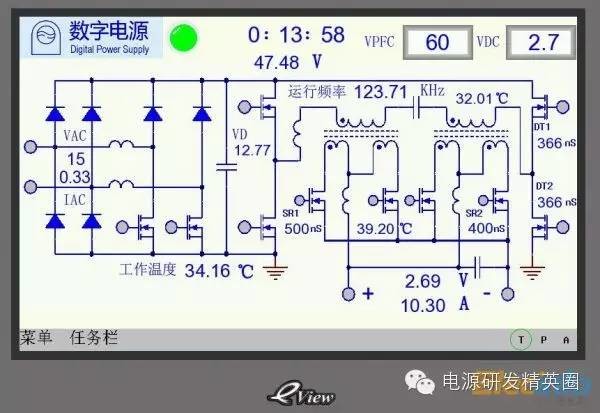

电源正在运行中，晒晒监控画面

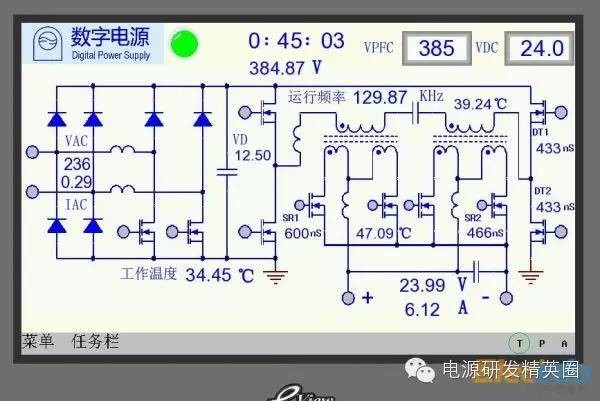

运行状态数据全在图中，电源运行45分钟，最高温度在同步整流板，47度，还要加大散热片，室内温度28度电子负载只有160W，输出功率没调太大。
