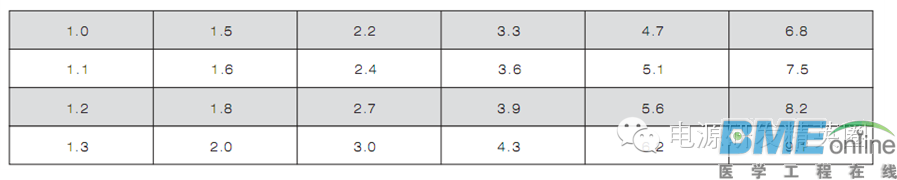

定义:导体对电流的阻碍作用就叫导体的电阻。英文:Resistor,在一般简写为R。 片式电阻(通常叫贴片电阻),规格型号一般有0201,0402,0603,0805,1206,1210,2010,2512(不同的厂家有不同的规格) 常规系列对应的功率及最大工作电压为: 0201----1/20W----25V 0402----1/16W----50V 0603----1/16W----50V 0805----1/10W----100-150V 1206----1/8W----200V 1210----1/4W----200V 2010----1/2W----200V 2512----1W----200V 提升功率系列对应的功率及最大工作电压为: 0201----1/20W----25V 0402----1/16W----50V 0603----1/10W----50V 0805----1/8W----100-150V 1206----1/4W----200V 1210----1/3W----200V 2010----3/4W----200V 2512----1W----200V 最大过负荷电压均为最大工作电压的一倍。使用温度范围0201为-50℃-125℃,其他均为为-55℃-155℃. 使用时特别要注意电阻的最大工作电压,一般设计工程师不是太注意这一点,用于高压时,应使用多的电阻串联。 特别要注意的是所有的电阻在环境温度为70℃时功率骤降,高温电源设计时必须考虑这一点。 目前一般使用的表贴电阻系列标准为E24及E96 E24表示方法为三位,有效为为前面两位,后面为10的次方数。例如: 203 表示为20*103=20KΩ E24系列(*10N) (单位:1Ω,10Ω,100Ω,1KΩ,10KΩ,100KΩ,1MΩ,10MΩ)

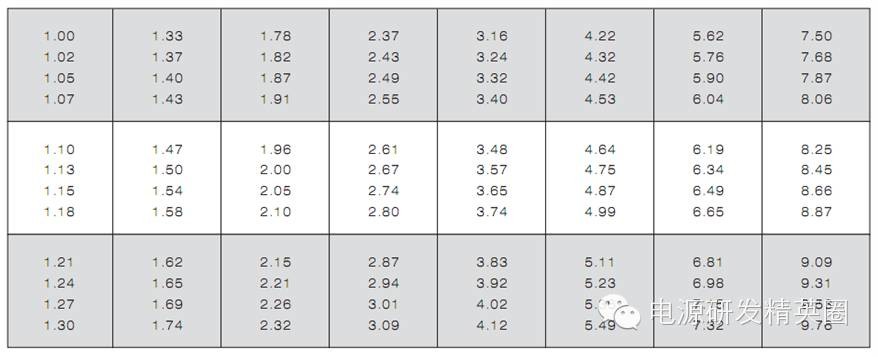

2003 表示为200*103=200KΩ E96系列(*10N) (单位:1Ω,10Ω,100Ω,1KΩ,10KΩ,100KΩ,1MΩ,10MΩ)

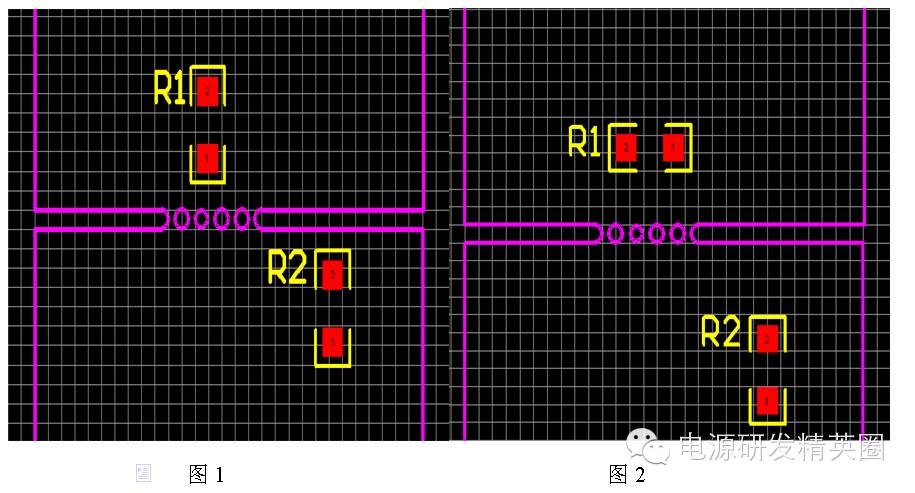

1R0=1Ω 一般错误的认识: 103比1003电阻精度低,这是个错误,其实只是个标准不一样而已。 精度在电阻的完整型号内会有不同表示,一般是以字母表示。 代号一般为: D ±0.5% F ±1% G ±2% J ±5% K ±10% M ±20% 电阻的温度系数,一般极少工程师会注意这个,一般有两种:K –±100ppm/℃和L---±200或250 ppm/℃ 在使用过程中,振荡电阻和取样电阻就需要考虑这个指标(一般较少工程师考虑这个,考虑这个的都是大鱼)。 表贴电阻常规分为厚膜电阻(最常用的),合金片式电阻(一般用于电流检测,功率一般做的比较大,精度也比较高) 合金片式电阻的功率表示一般为: C 1W K 1.5W L 2W M 2.5W N 3W 精度一般有:F--±1% G--±2% H--±3% J---±5% 合金电阻的温度系数一般不超过100 ppm/℃ 由于合金电阻的价格昂贵,一般都是使用高精度的厚膜电阻代替使用,只有在高档电源中才会使用合金电阻。 PCB拼板时应注意电阻的方向,方向不正确,会导致一些意外情况出现,如拼板分割后,电阻损坏,使用一段时间后电阻无缘无故损坏等。下面给出电阻(电容也是一样)在拼板上的错误位置和正确位置。
图2为上等位置设计(注意到这个细节的工程师不是很多) 当然电阻的焊盘设计也是很重要的,对于使用波峰焊接的(焊接面主要在电极边缘和线路板接头的地方),一般使用标准库就成,对应使用焊膏回流焊接的焊盘(回流焊接面主要位于电阻电极的下方)比标准的要小20%-30%左右,毕竟焊锡也是要钱的啊。 对于电源设计来说,一般电阻不建议使用超过1M的电阻,电路板上的污染,温度及湿度等会造成电阻阻值的明显变化,同样不建议使用尺寸小于0603的电阻。 |
