反激式开关电源具有体积小重量轻的优点。研制成功的原理样机具有功率密度高、稳定性高、变换效率较高、内在的过载与短路电流限制等综合性能，在各种功率应用场所有重要的应用价值。它的优点固然很多，但在实际应用中有没有遇见比较难缠的毛刺问题呢?下面就唠一唠作为新手的我，第一次设计反激开关电源遇到毛刺尖峰这件小事儿。

相关参数：

宽电压输入：90~265VAC

输出：24VDC 3.2A

采用的昂宝的OB2269片子，65K开关频率。

变压器采用PQ3220, 初级漏感是48uH左右，极间电容大概是470nf。

电源各部分功能都OK，就是电源输出有毛刺，试过好多方法最后还是没法完全去除。

1、调过初级RCD吸收，有点效果，但不大。

2、调过二极管RD吸收效果也不大。

3、初级地和次级地之间的电容也调过效果也不大。

4、还调过很多布线上的问题。最终调整后比较好的波形就是下面这个了。但还是没法满足要求，要求是要控制在120mv以内。

毛刺波形如图：

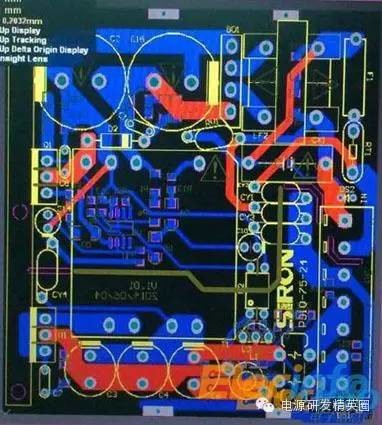

PCB如图：

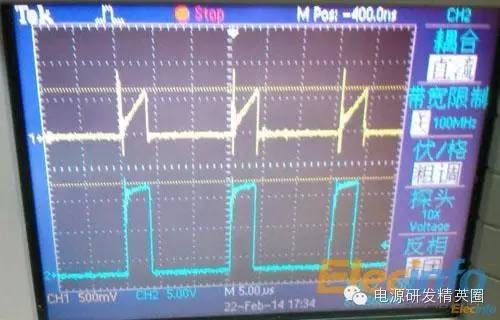

采样电阻上的电压波形和MOS管驱动波形如图：

纠错开始！细心的网友发现了这么多问题：可以加大输出小电感的感量，输出加高频电容，带宽要求20M的话会小不少。还有，示波器测量的时候应该要用接地环，示波器的触发通道的设置应该选择交流，其次是测量的位置，在示波器的地线套个磁环，效果回比之前的好很多。

恍然大悟，还可以试试在MOS管源极和次级二极管阳极加小磁珠。输出电感的感量现在是80μH，感觉已经比较大了，再加大试试。高频瓷片电容加了104的。开始没有设置示波器带宽限制，默认是关闭的，打开20M限制确实小很多。

在这里我还是总结一下，感谢网友的纠错和指正，一个人蒙着搞，有时想破脑袋也没用。毛刺尖峰控制在150MV以下了，做法就是在MOS管的源极加了个小磁环，感量在400nH左右，我是这样考虑的，测得电源毛刺是在MOS管开通的时候产生的，由于变压器极间电容的存在使得MOS开通时产生很高的下拉毛刺，然后传输到输出极，加个磁环后可以缓冲下拉的毛刺，但这样带来一个问题就是，MOS关断时漏感谐振幅度会加强，在这两者之间取个平衡就可以了。

(编者注：此文章内容来源于电源网论坛帖子，由网友发布，观点代表个人)
