一、电容 所谓电容，就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电，通交流，隔直流。当然还有整流、振荡以及其它的作用。另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。

电容的用途非常多，主要有如下几种：

1．隔直流：作用是阻止直流通过而让交流通过。

2．旁路（去耦）：为交流电路中某些并联的组件提供低阻抗通路。

3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路

4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。

5．温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。6．计时：电容器与电阻器配合使用，确定电路的时间常数。

7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。

8．整流：在预定的时间开或者关半闭导体开关组件。

9．储能：储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。

二、电容的单位 电容的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。 他们之间的具体换算如下： 1F＝1000000μF 1μF=1000nF=1000000pF

三、电容的计算方法

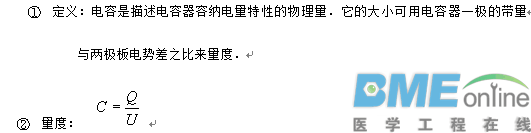

1．电容的计算公式

2.电容的阻抗的计算

交流电是能够通过电容的，但是电容对交流电仍然有阻碍作用。电容对交流电的阻碍作用叫做容抗。电容量大，交流电容易通过电容，说明电容量大，电容的阻碍作用小；交流电的频率高，交流电也容易通过电容，说明频率高，电容的阻碍作用也小。实验证明，容抗和电容成反比，和频率也成反比。如果容抗用X C 表示，电容用C表示，频率用f表示，那么 容抗的单位是欧。知道了交流电的频率f和电容C

四、电容的型号命名：

1） 各国电容器的型号命名很不统一，国产电容器的命名由四部分组成： 第一部分：用字母表示名称，电容器为C。 第二部分：用字母表示材料。 第三部分：用数字表示分类。 第四部分：用数字表示序号。

2） 电容的标志方法： （1） 直标法：用字母和数字把型号、规格直接标在外壳上。 （2） 文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B±0.1pF，C±0.25pF，D±0.5pF，F±1pF。 （3） 色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示： 颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰 耐压 4V 6.3V 10V 16V 25V 32V 40V 50V 63V

3） 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及有身安全。

安规电容安全等级，应用中允许的峰值脉冲电压，过电压等级（IEC664）

X1 >2.5KV ≤4.0KV 　　 　Ⅲ

X2 ≤2.5KV 　　 　Ⅱ

X3 ≤1.2KV 　　 　--

安规电容的等级制 绝缘类型 额定电压范围

Y1 双重绝缘或加强绝缘 ≥250V

Y2 基本绝缘或附加绝缘 ≥150≤250V

Y3 基本绝缘或附加绝缘 ≥150≤250V

Y4 基本绝缘或附加绝缘 <250V

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压的作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1F.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安规电容的参数选择.

（4） 进口电容器的标志方法：进口电容器一般有6项组成。 第一项：用字母表示类别： 第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。 第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示： 序号 字母 颜色 温度系数
