FPC电路板设计禁忌汇总

2017-7-14 08:38 阅读: 315 评论: 0 编辑: ygzx1
[导读]禁忌1：FPC上封装设计，边缘焊盘需要加强禁忌2：手指根部不做保护禁忌3：补强线离手指根部太近禁忌4：内直角，易断裂禁忌5、正反焊盘位置重合禁忌6、弯折区只有0.5的角度，分板时容易造成撕裂现。不做加强。解决方案 ...
禁忌1：FPC上封装设计，边缘焊盘需要加强

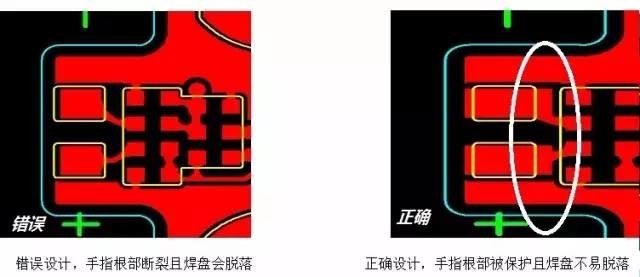

禁忌2：手指根部不做保护

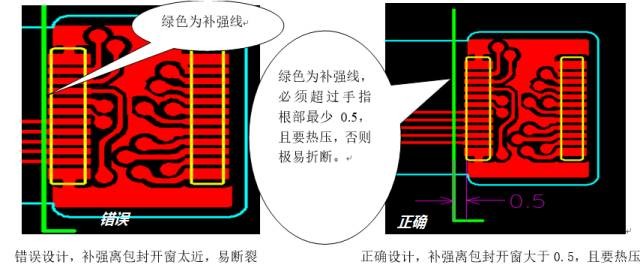

禁忌3：补强线离手指根部太近

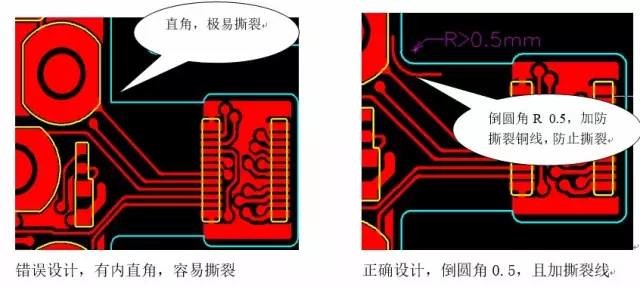

禁忌4：内直角，易断裂

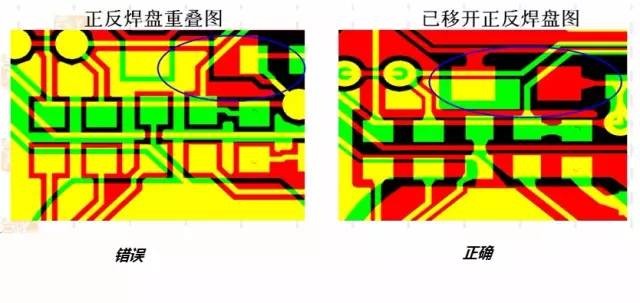

禁忌5、正反焊盘位置重合

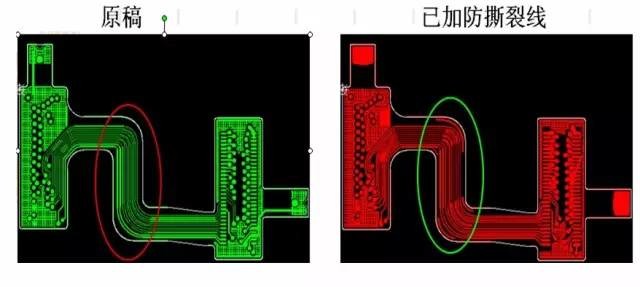

禁忌6、弯折区只有0.5的角度，分板时容易造成撕裂现。不做加强。
解决方案：如何防止弯折区断裂和撕裂，设计要考虑在靠转角处增加防撕裂线或加大靠外形处线路,外形角度须改成为1.0mm。
