作为转换器家族的新成员之一，谐振型的DC-DC变换器目前推出了串联、并联等多种不同的新种类，正在逐渐的被应用在工业、光伏变电等领域中。这种转换器在工作中可以实现ZVS、ZCS条件，从而能够适应不同环境的工作要求。本文将会就谐振型转换器ZVS、ZCS的实现因素入手，来看一下谐振电路ZVS、ZCS的实现都需要哪些条件。

通常情况下，在谐振型的转换器电路设置中，当开关管互补对称驱动且并联电容与主电路谐振电容数值相差较大时，谐振变换器实现ZVS和ZCS条件基本上可以由谐振网络输入阻抗的性质确定，如下图所示：

图1 谐振电路ZVS、ZCS 条件

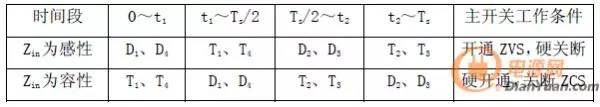

各时间段导通开关管如下图所示：

图2 谐振全桥变换器开关管导通情况

从图1和图2的参数比对分析中我们可以比较明显的看出，当谐振网络输入阻抗Zin为感性时，输入电流ir滞后于输入电压角度φ，在主开关管被驱动之前，其寄生二极管已经导通，主开关管两端电压被箝位至零，故主开关管为ZVS，而驱动信号被撤走时，主开关管中还流过电流，故为硬关断。当谐振网络输入阻抗Zin为容性（如图1中b图所示）时，输入电流ir超前于输入电压vs角度φ，在主开关被驱动之前，由于同一桥臂另一开关管的寄生二极管已经导通，主开关管两端电压被箝位至输入电压Vin，故为硬开通，而驱动信号被撤走时，主开关管中电流为零，谐振电流流过寄生（反并）二极管，故主开关管为ZCS。由于主开关管实现ZVS或ZCS的条件仅由谐振网络输入电压和电流的相位关系确定，故只要谐振电流ir为与输入电压vs同频率的周期信号，以上结论就成立。

在以上的结论分析研究中，尽管谐振电流参数ir仅含基波成分，但该结论依旧同样适用于谐振电流ir中除了含基波分量以外，也含有3、5、7……次谐波的情况（如多谐振变换器等）。由于当变换器负载一定时，谐振网络输入阻抗Zin的性质是确定的，因此，通常情况下谐振变换器不能同时实现ZVS和ZCS，要同时实现ZVS和ZCS，往往需要在副方增加一些辅助电路，这样会增加电路的复杂性。在该过程中，Zin的性质主要由Zin的虚部决定，当Im[Zin（jws）]>0时，Zin(jws)为感性；当Im[Zin（jws）]<0时，Zin（jws）为容性；当Im[Zin（jws）]=0时，Zin（jws）为纯阻性。
