磁珠（Ferrite bead）的等效电路是一个DCR电阻串联一个电感并联一个电容和一个电阻。DCR是一个恒定值，但后面三个元件都是频率的函数，也就是说它们的感抗，容抗和阻抗会随着频率的变化而变化，当然它们阻值，感值和容值都非常小。

EMI选用磁珠的原则就是磁珠的阻抗在EMI噪声频率处最大。比如如果EMI噪声的最大值在200MHz,那你选择的时候就要看磁珠的特性曲线，其阻抗的最大值应该在200MHz左右。

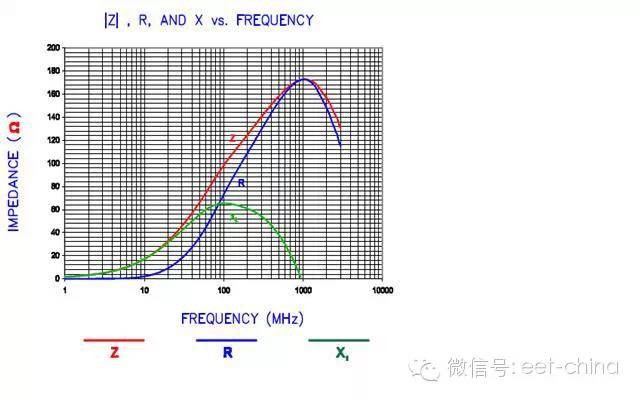

下图是一个磁珠的实际的特性曲线图。大家可以看到这个磁珠的峰值点出现在1GHz左右。在峰点时，阻抗（Z）曲线的值与电阻（R）的相等。也就是说这个磁珠在1GHz时，是个纯电阻，而且阻抗值最大。

EMC磁珠到底是什么特性？（4）

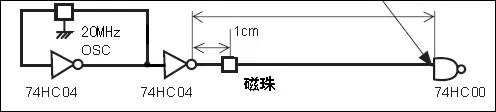

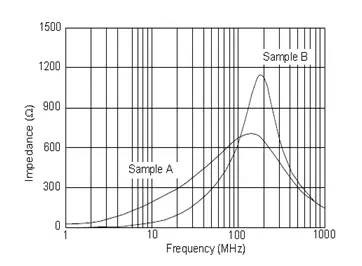

让我们再来看一下下面两个不同曲线特征的磁珠A和磁珠B应用于信号线时的情况。

波形测试点

EMC磁珠到底是什么特性？（5）

EMC磁珠应用于电子线路中抑制EMI,主要有两种应用： 1.最常见用于电源线。2.用于信号线像音频，视频线等。那应该如何根据实际应用从千万种不同特性的EMC磁珠中选择合适的磁珠用于自己的系统设计呢？

向前面所述，如果要选用磁珠用于电源线，应该做如何选择呢？

首 先，要知道开关电源的工作频率。通常大多数开关电源工作于几百KHz，少数的可以工作到几MHz. 这个频率基本上是在传导辐射的频率范围。对于起始于30MHz辐射频率来讲，属于低频的范围。一般来讲，电源产生的辐射EMI噪声，通常在小于 100MHz-300MHz范围. 因此，选择磁珠用选用峰值频率小于300MHz低频型的磁珠。

其次，就是要知道电源的工作电流。对于哪些放置于开关或非直流信号的磁珠，通常要讲交流信号转换有效值，以此来选择磁珠的额定电流。

对于用于电源线磁珠尺寸，像我们前面讲到的，在满足排版空间设计要求情况下，要尽量选用大尺寸的磁珠。

用于电源线的磁珠，DCR是十分关键的参数，特别是对于电池供电的便携式设备，像手机，平板电脑等。应尽量选用DCR小的磁珠用于电源线，以提高电源效率。

当然，从抑制EMI的角度来讲，磁珠的峰值阻抗越高越好。但通常，磁珠的阻抗与DCR成反比关系。需哟根据实际的应用情况，在DCR和阻抗间做一折中选择。

最后，就像前面所讲的，磁珠的阻抗曲线要尽量平坦，以最大限度的滤除电源的高次谐波噪声。
