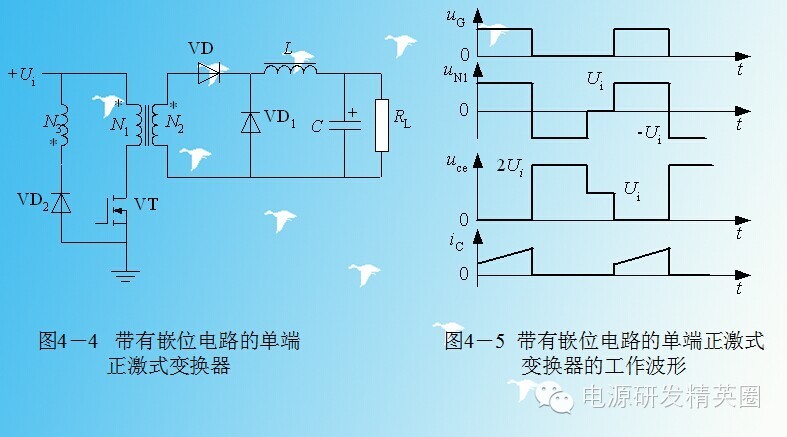

开关电源中的高频磁元件的设计 ......接上期 变压器设计基本步骤 举例说明设计步骤： 设计一个输出为5V，20A离线双管正激式变换器的高频变压器，变换器输入直流电压范围是Vdc＝310±20％V，变压器传输效率为98％，转换效率为85％，允许温升40oC，开关频率50kHz。 第一步：确定变压器设计的电源参数： Ui范围： 246～370V；输出：5V，20A；输出功率100W；开关频率fS：50kHz；变压器最大损耗（绝对）：2W；最大温升℃：40℃；冷却方式： 自然通风 第二步：确定占空比绝对限制Dlim，假定Uimin时Dmax（保证动态响应）和额定UiD： 绝对限制Dlim：0.47；额定Dmax： 0.42；额定UiD： UiminDmax=116V，UimaxDlim=174V； 第三步：计算输出电压加上满载时二极管正向压降和次级IR压降：  第四步：计算希望的匝比：  可能选择的匝比：22:1；21:1或43:2 第五步：计算AP值：根据频率和输出功率要求可选择EI型锰锌铁氧体磁芯。  查表得，EI33的AP值为1.63cm4，满足要求。其Ae=1.23cm^2。 第六步：根据电磁感应定律计算次级匝数：  如果取5匝，将增加了伏/匝、磁感应变化量和磁芯损耗。如果取6匝，减少了磁芯损耗，但是增加了线圈损耗。因为以上的结果接近6匝，选取6匝。 第七步：确定初级匝数 匝比大，峰值电流低，占空比D大，铜损耗大。由步骤4决定的值，试算得到最好的选择是NP=129匝（变比43:2） 重新计算额定UiD和最坏情况下的UimaxDlim条件：  第八步：计算50kHz时的穿透深度  第九步：根据式5-29可计算每个线圈的电流有效值：  第十步：确定初级线圈  查表可选AWG＃23号线，裸线截面为0.2588mm^2直径0.632mm<2δ。 第十一步：确定次级线圈  查表可选32股AWG＃25号线绞绕，单根裸线截面为0.1623mm^2，直径0.505mm<2δ，或选用厚度小于δ= 0.342mm的铜箔绕制。 单端正激式变换器的电路与波形  |
