【电源知识】开关电源中的高频磁元件的设计-磁性材料的概述

2017-7-13 11:13 阅读: 2163 评论: 0 编辑: ygzx1
[导读]开关电源中的高频磁元件的设计磁性材料的概述1、磁元件在开关电源中的作用这里讨论的磁性元件是指绕组和磁芯。绕组可以是一个绕组,也可以是两个或多个绕组。它是储能、转换及隔离所必备的元件。常把它作为变压器或 ...
开关电源中的高频磁元件的设计
磁性材料的概述
1、磁元件在开关电源中的作用
    这里讨论的磁性元件是指绕组和磁芯。绕组可以是一个绕组,也可以是两个或多个绕组。它是储能、转换及隔离所必备的元件。常把它作为变压器或电感器使用。
    当变压器用,可起作用为: 1) 电气隔离;
    2) 变比不同,达到电压升、降;
    3) 大功率整流副边相移不同,有利纹波系数减小;
    4) 磁耦合传送能量;
    5) 测量电压、电流。
      当电感器用,可起作用为:
      1) 储能、平波、滤波;
      2)抑制尖峰电压或电流,保护易受电压、电流损坏的电子元件;
      3)与电容器构成谐振,产生方向交变的电压或电流。
      2、磁性元件对设计的重要意义
        磁性元件是开关变换器中必备的元件。但又不易透彻掌握工作情况(包括磁材料特性的非线性,特性与温度、频率、气隙的依赖性和不易测量性)。在选用元件时,不像电子元件可以有现成成品选择。绝大多数磁性元件都是要自行设计,主要是变压器和电感器涉及的参数太多,例如:电压、电流、频率、温度、能量、电感量、变比、漏电感、磁材料参数、铜损耗、铁损耗等等。磁材料参数测量因难,也增加了人们的困惑感。绝大多数磁元件要自行设计,或提供参数委托设计、加工。
        3、磁性材料的磁化
          物质的磁化需要外磁场。相对外磁场而言,被磁化的物质称为磁介质。将铁磁物质放到磁场中,磁感应强度显著增大。磁场使得铁磁物质呈现磁性的现象称为铁磁物质的磁化。铁磁物质之所以能被磁化,是因为这类物质不同于非磁物质,在其内部有许多自发磁化的小区域—磁畴。在没有外磁场作用时,这些磁畴排列的方向是杂乱无章的(图5-1(a)),小磁畴间的磁场是相互抵消的,整个磁介质对外不呈现磁性。如给磁性材料加外磁场,材料中的磁畴顺着磁场方向转动,加强了材料内的磁场。随着外磁场加强,转到外磁场方向的磁畴就越来越多,与外磁场同向的磁感应强度就越强,如图5-1(b)~(d)所示,这就是说材料被磁化了。
            1)、磁性材料的磁化过程

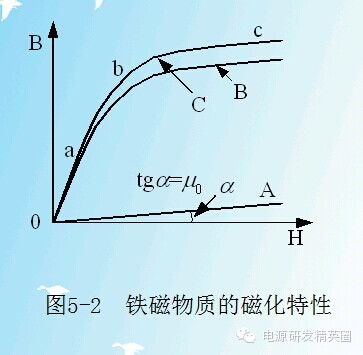

            如将完全无磁状态的铁磁物质放在磁场中,磁场强度从零逐渐增加,测量铁磁物质的磁通密度B,得到磁通密度和磁场强度H之间关系,并用B-H曲线表示,该曲线称为磁化曲线,如图5-2曲线C所示。
            当磁介质置于磁场中,外磁场较弱时,随着磁场强度的增加,与外磁场方向相差不大的那部分磁畴逐渐转向外磁场方向(图5-1(b)),磁感应B随外磁场增加而增加(图5-2中oa段)。如果将外磁场H逐渐减少到零时,B仍能沿ao回到零,即磁畴发生了“弹性”转动,故这一段磁化是可逆的。
            当从磁场继续增大时,与外磁场方向相近的磁畴已经趋向于外磁场方向,那些与磁场方向相差较大的磁畴克服“摩擦”,也开始转向外磁场方向(图5-1(c)),因此磁感应B随H增大急剧上升,如磁化曲线ab段。如果把ab段放大了看,曲线呈现阶梯状,说明磁化过程是跳跃式进行的。如果这时减少外磁场,B将不再沿ba段回到零,过程是不可逆的。
              2)、饱和磁滞回线

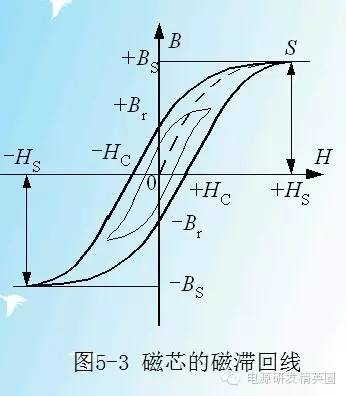

              如果将铁磁物质沿磁化曲线OS 由完全去磁状态磁化到饱和Bs(如图5-3 所示),此时如将外磁场H 减小,B值将不再按照原来的初始磁化曲线(0S)减小,而是更加缓慢地沿较高的B 减小,这是因为发生刚性转动的磁畴保留了外磁场方向。即使外磁场H=0时,B≠0,即尚有剩余的磁感应强度Br 存在。这种磁化曲线与退磁曲线不重合特性称为磁化的不可逆性。磁感应强度B 的改变滞后于磁场强度H 的现象称为磁滞现象。
              4、磁性材料的基本特性
                1)、初始磁导率
                初始磁导率是磁性材料的磁化曲线始端磁导率的极限值,即:
                式中 μ—真空磁导率(4π×10^-7H/m) ;H —磁场强度(A/m);B —磁感应强度(T)。
                2)、有效磁导率μr
                在闭合磁路中,或多或少地存在着气隙,若气隙很小可以忽略,则可以用有效磁导率来表征磁芯的导磁能力:
                式中L—线圈的自感量(mH);N —线圈匝数;l/Ae —— 磁芯常数,是磁路长度与磁芯截面积Ae之比值(mm-1)
                3)、饱和磁感应强度Bs
                随磁芯中磁场强度H增加,磁感应强度出现饱和时的B值,称饱和磁感应强度Bs(mT)(如图5-3所示)。
                4)、剩余磁感应强度Br
                磁芯从磁饱和状态去除磁场后,剩余的磁感应强度(或称残留磁通密度) (如图5-3所示)。
                5)、矫顽力Hc
                磁芯从饱和状态去除磁场后,继续反向磁化直至磁感应强度减小到零,此时的磁场强度称为矫顽力(或保磁力) (如图5-3所示)
                6)、温度系数αμ
                温度系数为温度在T1至T2范围内变化1℃时,每相应磁导率的相对变化量,即
                μ1——温度为T1时的磁导率;μ2——温度为T2时的磁导率
                7)、居里温度Tc

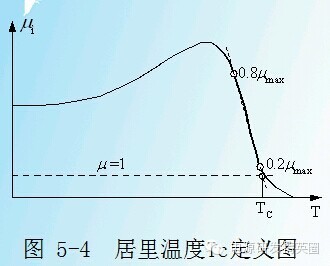

                在该温度下磁芯的磁状态由铁磁性转变成顺磁性。其定义如图5-4所示,即在μ-T曲线上,80%μmax与20%μmax连线与μ=1的交叉点相对应的温度,即为居里温度Tc。
                8)、磁芯损耗(铁损) Pc
                磁芯损耗包括:磁滞损耗、涡流损耗、残留损耗。
                磁滞损耗是每次磁化所消耗的能量,表为
                作为工程计算,可用式 计算。
                其中:f ——频率;Bm——最大磁通密度;Kh——比例系数,因材质而异。涡流损耗是交变磁场在磁芯中产生环流引起的欧姆损耗,表为
                其中为密度,即单位体积材料的重量。残留损耗是由磁化延迟及磁矩共振等造成,前两项是主要的。
                9)、电感系数AL
                电感系数是磁芯上每一匝线圈产生的自感量,即
                式中:L ——有磁芯的线圈的自感量(H) N ——线圈匝数。
                待续......
