工程师必看：雷击浪涌抑制电路设计基本功！

2017-7-12 15:36 阅读: 753 评论: 0 编辑: ygzx1
[导读]雷电压/电流的特性 雷电压/电流的特性 1.2/50uS雷电压脉冲波形(IEC61000-4-5) 1.2/50uS雷电压脉冲波形(IEC61000-4-5) 雷击浪涌防护器件各自的优缺点 ■气体放电管 ■半导体放电管 ■压敏电阻 ■TVS ■防雷模块（ ...
雷电压/电流的特性

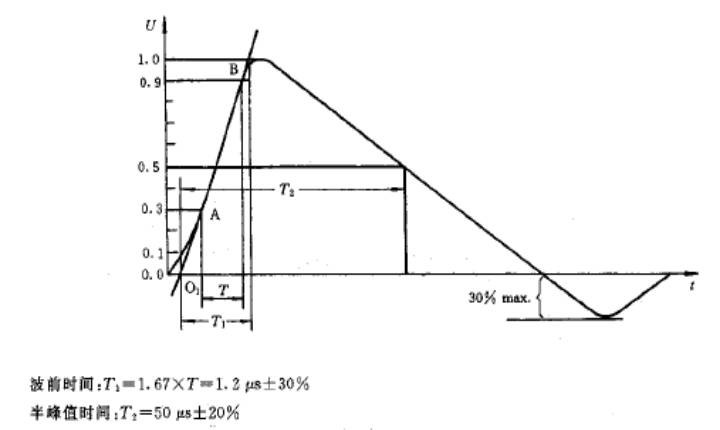

1.2/50uS雷电压脉冲波形(IEC61000-4-5)
1.2/50uS雷电压脉冲波形(IEC61000-4-5)
雷击浪涌防护器件各自的优缺点
■气体放电管
■半导体放电管
■压敏电阻
■TVS
■防雷模块（SPD）
气体放电管

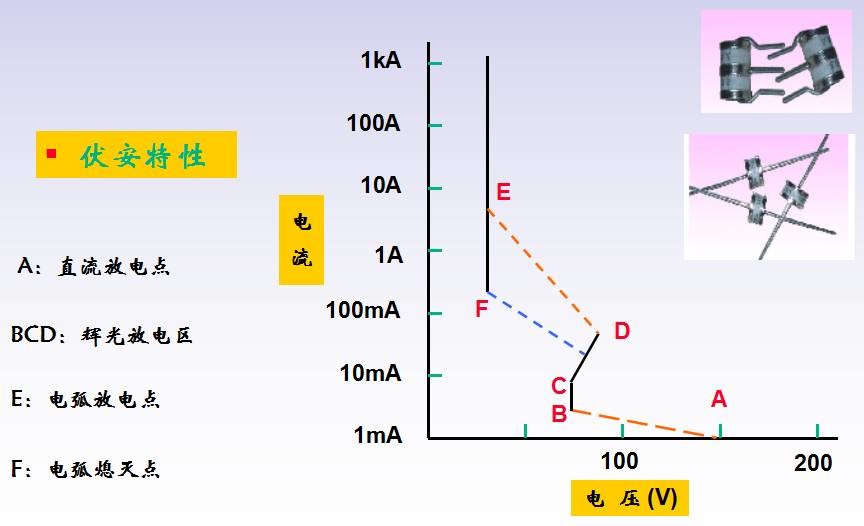

伏安特性

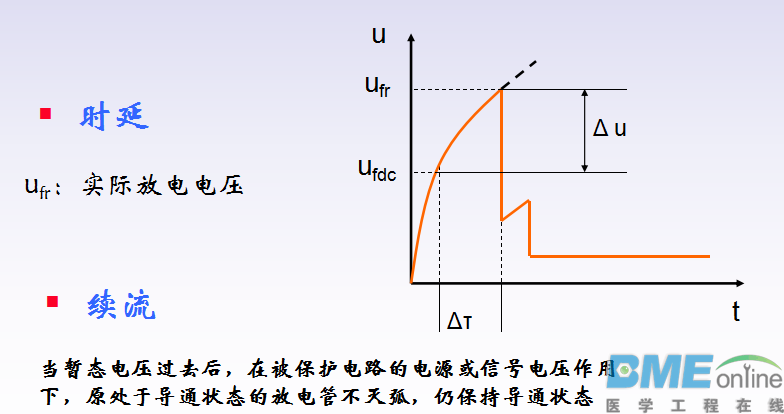

应用中存在的问题
优缺点
半导体放电管

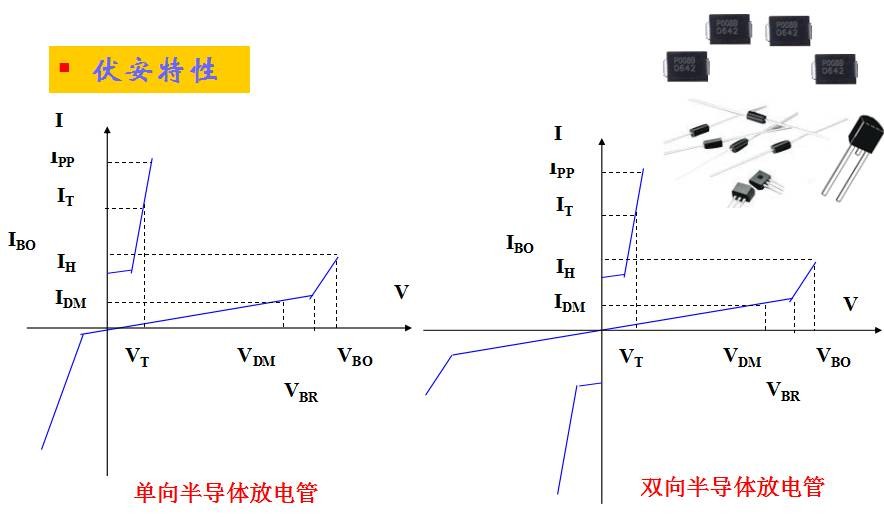

伏安特性

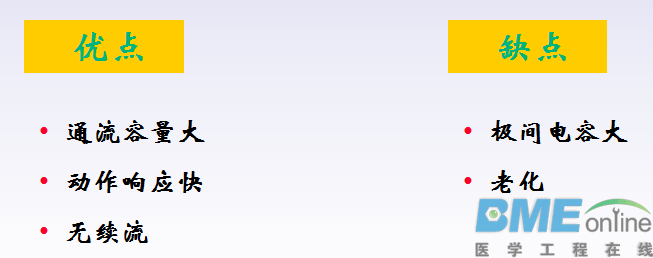

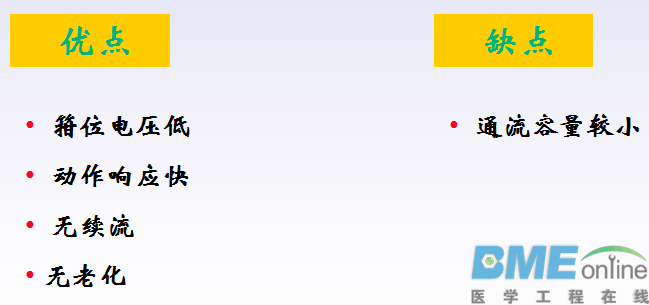

优缺点
压敏电阻

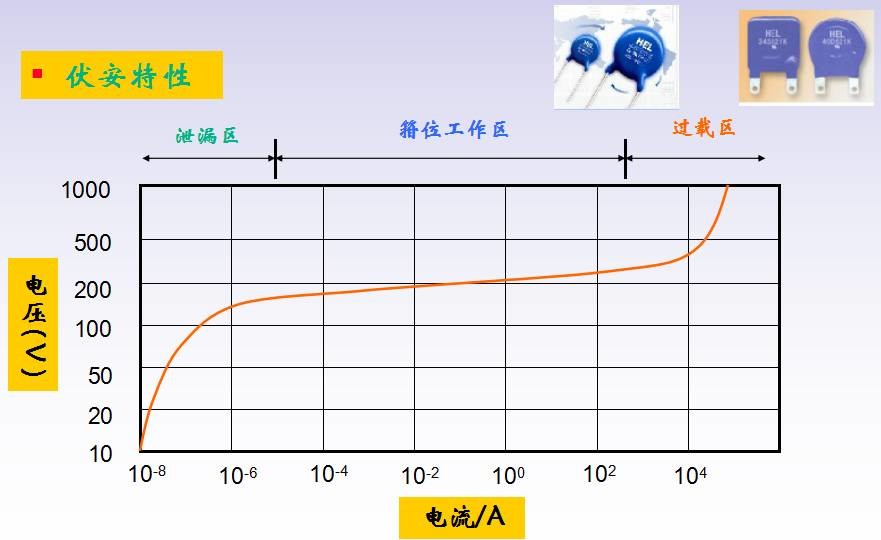

伏安特性
优缺点
瞬态电压抑制器（TVS）

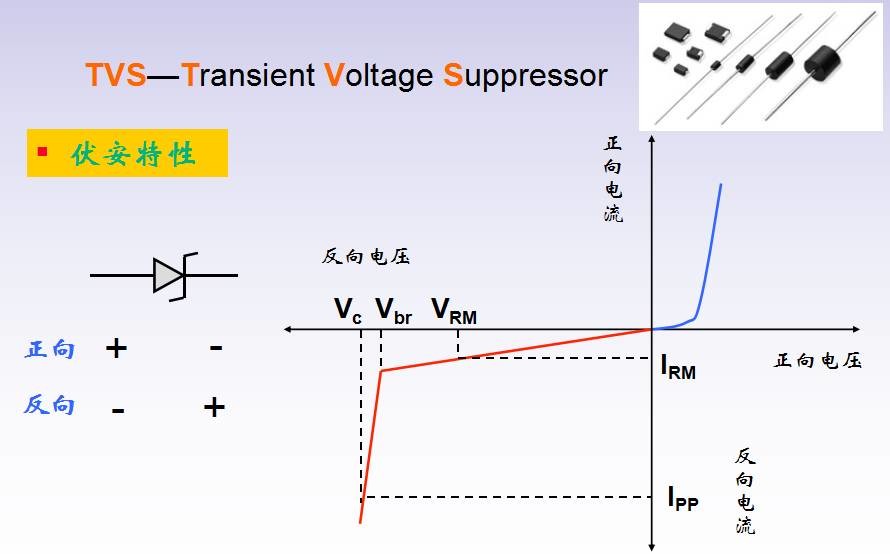

伏安特性
优缺点

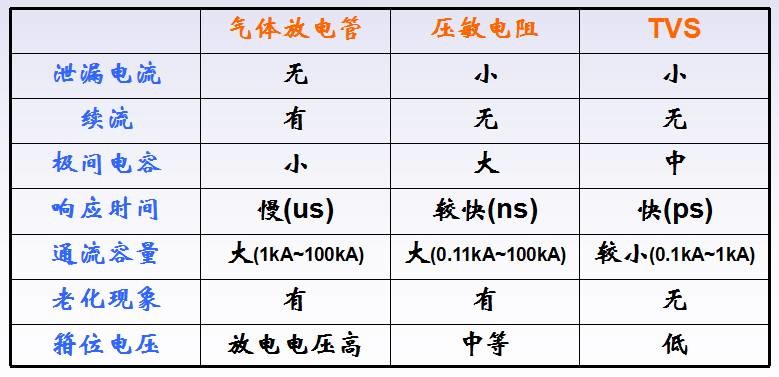

几种保护器件的比较
防雷电路设计

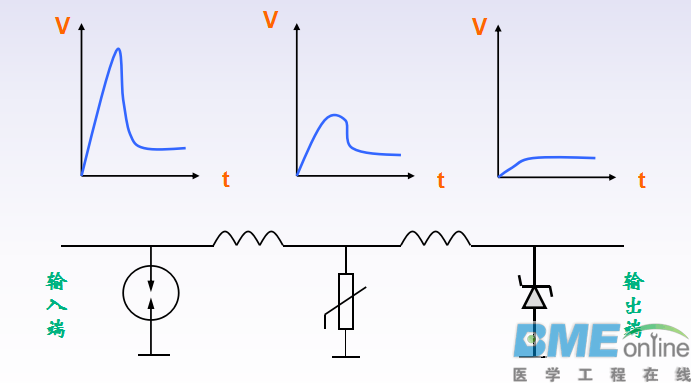

三级保护电路
典型电路分析
典型电路分析

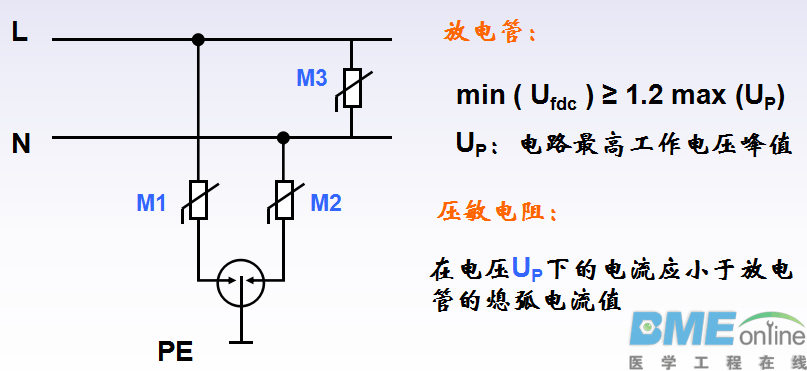

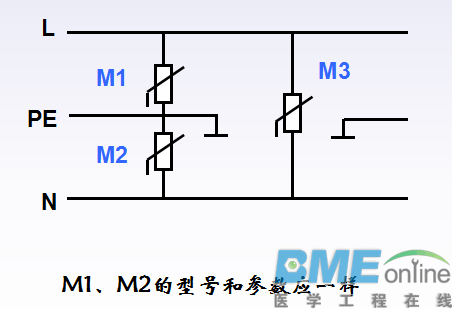

单相交流电源的两级保护电路

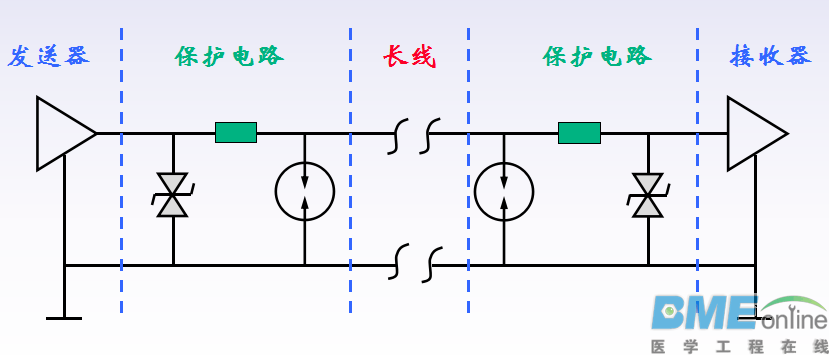

信号接口保护电路

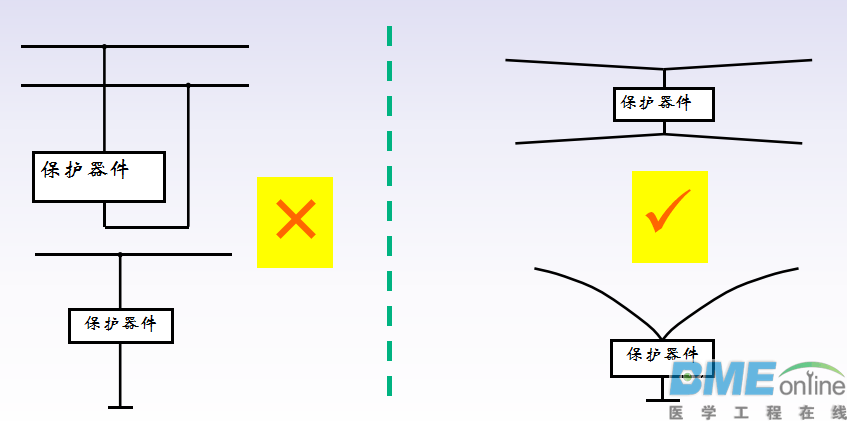

防雷保护器件布线注意
减小寄生电感
