导读:电阻可谓多种多样、千变万化，可以分为固定电阻、可变电阻、特殊电阻、 RT型碳膜电阻、RJ型金属膜电阻、大功率电阻、小功率电阻等等等等，电阻符号作为一种标识也是每一种电阻所特有的，本文就来为大家详细讲解一下电阻符号。话说电阻符号哪家强，唯独本文是也呀~

电阻(resistance)，符号为R，单位为Ω(欧姆)，指的是导体对电流的阻碍作用，是导体的一种固有性质，并不会因为电流的消失而消失，电流消失了只是说明导体没有起到阻碍作用，但是这种阻碍作用是一直存在的。

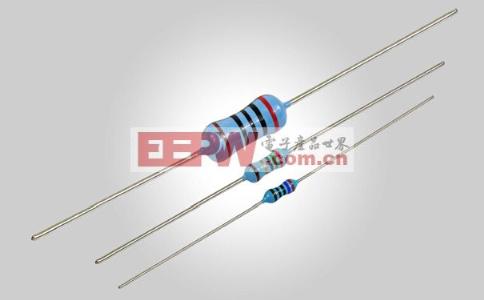

固定电阻的概念与其字面意思相同，指的是阻值不变的电阻，其文字符号为R。

固定电阻的图形符号有两种，如下图所示：

　　(国内常用的固定电阻图形符号)

　　(国际推荐的固定电阻图形符号)

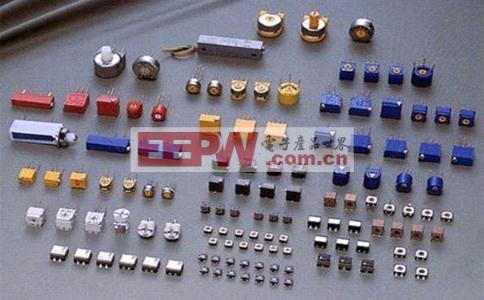

半可调电阻器又称为微调电阻器，它可在一定阻值范围内连续变化。主要用于不需要经常改变阻值的电路中。其文字符号为R，与固定电阻相同。

半可调电阻器的图形符号

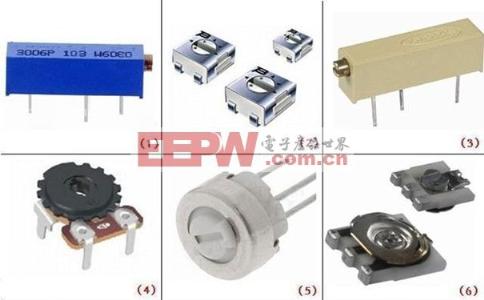

电位器即为可调节的电阻器，其文字符号为RP(P说明其具备可调性)。

电位器既可以作为三端元件使用，也可以作为二端元件使用，其图形符号分别如下：

　　(三端元件，箭头表示其可调节性)

　　(二端元件，箭头表示其可调节性)

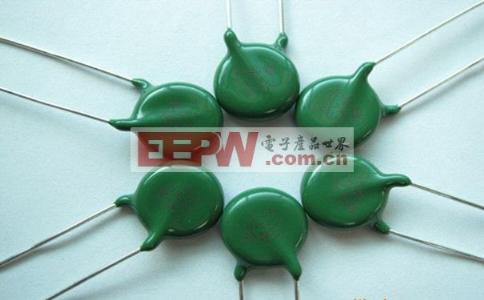

热敏电阻器的阻值也是可变的，但它是受外界环境的温度来控制的，热敏电阻的文字符号为RT(T-Thermistors说明其阻值受温度影响)。热敏电阻又可按其阻值随温度升高增长或减小分为两类，文字符号分别为NTC(N说明其阻值随温度升高而升高)和PTC(P说明其阻值随温度升高而降低)。

　　热敏电阻的图形符号

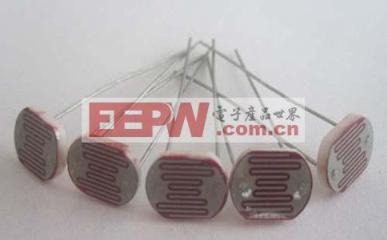

光敏电阻与热敏电阻相类似，但其阻值是受光线强弱影响的，光敏电阻的文字符号为RL(L说明其阻值受光强影响)。

　　光敏电阻的图形符号(两个斜线表示光线)

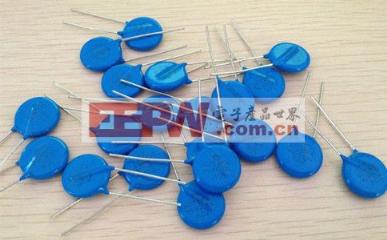

压敏电阻是指在一定电流电压范围内阻值随电压的改变而改变的电阻。压敏电阻的文字符号为RV(V-Voltage说明其阻值受电阻两端电压大小影响)。

　　压敏电阻的图形符号

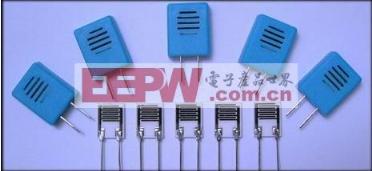

湿敏电阻与受温度影响的热敏电阻、受光强影响的光敏电阻，受电压影响的压敏电阻相类似，是受外界环境的湿度所影响的。其文字符号为RS(S说明其阻值与湿度相关)。

湿敏电阻的图形符号如下：

　　(旧图形符号) (新图形符号)

中国某些厂家标注法

日本索尼公司标注法

日本三洋公司标注法

日本东芝公司标注法

日本松下公司标注法

日本日立公司标注法

荷兰飞利浦公司标注法

电阻多种多样，按照制造材料可以分为碳膜电阻、金属膜电阻、线绕电阻等等，为了区别每一种不同的电阻，我们使用几个拉丁字母来表示电阻，比如用RJ来表示金属膜电阻，用RT来表示碳膜电阻，用RX来表示线绕电阻，用RU来表示硅碳膜电阻，用WX来表示线绕电位器等，初学者可能会觉得这么多的电阻，这么多的电阻符号，如果全部记下来的话，感觉整个人都不好了~~接下来就让小编来告诉你，这个其实是有诀窍的呦，赶紧擦亮你的双眼跟我一起来看一哈吧：

电阻一般使用三个拉丁字母来表示，第一个字母表示主称，可以根据它来判断是电阻器还是电位器，如果第一个字母是R，则表示其为电阻器，若是W，则表示其为电位器;而第二位字母表示的是导体材料，分为T、J、Y、X，T表示其导体材料为碳膜，简称碳，J表示其材料为金属膜，简称金，Y表示其材料为金属氧化膜，简称氧，X表示其材料为线绕，简称线;第三个字母则可以表示电阻的形状性能等，有X、J、L、G四种，其中X表示电阻的大小，简称小，J表示其精密性，简称精，L表示其测量，简称量，G表示其高功率，简称高。不知道大家有木有发现一个规律呢，第二三个字母其实就是各自简称的首字母，瞬间有木有一种眼前一亮的感觉呢~~~

在这小编为大家详细讲解了电阻符号，想要进一步了解电阻的童鞋可以去关注一下小编关于电阻作用的介绍呦：
