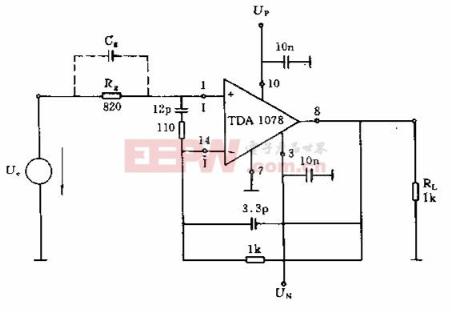

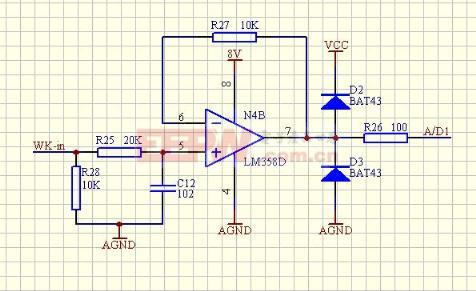

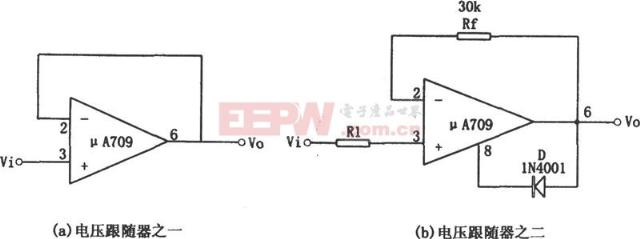

导读：电压跟随器，是一种输出电阻随输入电阻变化的电子元件，本文主要讲解电压跟随器电路，饿货，快来补充一下精神食粮吧~~ 电压跟随器电路- -简介电压跟随器是共集电极电路，信号由基极输入，由射极输出，因此又可将其称为射极输出器。电压跟随器的电压增益近似为一，具有高输入电阻、低输出电阻的特点，在电路中可起到隔离前后两级电路的作用。其电路图如下图所示：  电压跟随器电路一- -μ709构成的电压跟随器电路图a所示电压跟随器是同相放大电路的特殊情况，信号由运放同相端输入，反馈电阻为0，负反馈强，工作稳定，输入阻抗大，输出阻抗小，具有阻抗变换作用。但当输入信号电压越来越接近运放的正电源电压时，可能发生死锁现象，使得信号无法输出。 图b所示电压跟随器是图a的改进版，可有效预防死锁现象。在该电路中，存在等式Vi+Vis=Vo，其中Vis为运放的纯输入电压;Vo=-Avis，其中A为运放开环电压放大倍数。  电压跟随器电路二- -宽带电压跟随器电路 |
