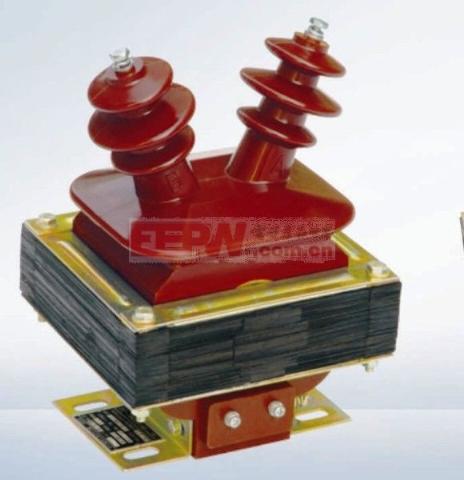

导读：电压互感器一种特殊的变压器，可用作测试仪表，提供继电保护，那么电压互感器原理是什么呢?它是怎么工作的呢?接下来我们就一起来了解一下吧~~~ 一、电压互感器原理- -简介电压互感器，英文名称为Potential Transformer，简称为PT，是一个带铁芯的变压器，用于变换线路上的电压，将高电压按比例转换成低电压。可分为电磁式电压互感器、非电磁式电压互感器，现已成为发电厂、变电所等输电供电系统不可缺少的一类电器。  二、电压互感器原理- -结构电压互感器主要由一次绕组、二次绕组、铁芯和绝缘组成，一次绕组和二次绕组绕在铁芯上，两个绕组之间及绕组与铁芯之间都有绝缘。使用时，将一次侧接在一次系统上，二次侧接测量仪表、继电保护等，如下图所示： 在电压互感器原边装有熔断器、副边接地，以避免由于副边短路，引起电流急剧增长，导致线圈被烧毁，副边对地高电位，从而产生安全隐患造成电气事故。  三、电压互感器原理电压互感器应用的是电磁感应原理。一旦在一次绕组上产生电压U1，在铁芯中便产生一个磁通量，根据电磁感应定律，则在二次绕组中产生二次电压U2，其中U1与U2的比值取决于一次绕组和二次绕组的匝数比，因此可根据需要组成按不同比例变换电压的电压互感器。 电压互感器在在运行时，一次绕组并联接在线路上，二次绕组并联接仪表或者继电器，因此在测量高压时，尽管一次电压很高，但经过变换后，二次电压是低压，直接测量可以保证操作人和仪表的安全。  扩展阅读 电压互感器与变压器的异同 相同点：都用于变换线路上的电压 不同点：变压器变换电压目的在于输送电能，容量很大，一般以KV或MV为单位;电压互感器变换电压目的在于测量仪表，为继电保护装置供电，容量很小，一般以V为单位。 电压互感器存在的价值 电压互感器存在的价值在于完成其变换电压的作用，实现其用作测量仪表的功能。那么问题来了，没有电压互感器就不能测量电压了吗???虽然有些低压可以直接进行测量，但是对于高压而言，为了安全起见，我们不允许直接测量，因此就需要电压互感器首先将按比例其变换成低压，再对其进行测量。 电压互感器原理关键词：电压互感器，绕组，电压，测量，变换
|
