导读：可控硅有可控整流、逆变、变频、调压、用作无触点开关等多种功能，那么可控硅原理是怎么样的呢?接下来就让我们一起来看一下吧~~~

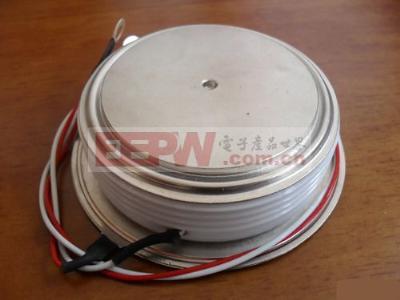

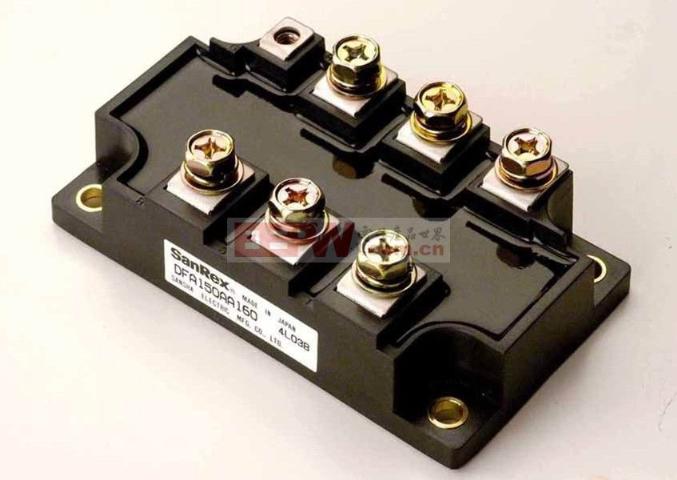

可控硅，是可控硅整流元件的简称，在国际上也将其称为硅晶体闸流管，是一种具有三个PN结的四层结构的大功率半导体器件，只有导通和关断两种状态，具有反应快、效率高、无噪音等特点，现已得到广泛应用。

可控硅是P1N1P2N2的四层结构，包含三个PN结(J1、J2、J3)，有阳极A、阴极K、控制极G三个端口，如下图所示。其中，由P1层引出的是阳极A端，由N2层引出的是阴极K端，由P2层引出的是控制极G端。

在分析可控硅原理时，可将可控硅按下图进行分解，进而分解成一个PNP管和一个NPN管。

在上图中，当在阳极A端加上正向电压时，BG1管和BG2管均处于放大状态，此时，再从控制极G输入一个正向触发信号，BG2管便有基极电流ib2流过，该电流流经BG2管至集电极，放大为ic2，ic2=β2ib2，ic2沿电路流至BG1管的基极，故有ib1=ic2，流经BG1管，到达集电极时，电流变为ic1，ic1=β1ib1=β1β2ib2，此电流又流回BG2的基极，使得ib2增大至ib2=ic1，如此循环形成正反馈使得电流剧增，故可控硅达到饱和状态并导通。

可控硅只有导通和关断两种状态，具有开关特性，其状态的转变存在一定的前提条件。 从关断状态转变为导通状态时，需满足阳极电位总是高于阴极电位，且控制极有足够的正向电压和电流;维持导通状态时，需满足阳极电位高于阴极电位，且阳极电流大于维持电流;从导通状态转变为关断状态时，需满足阳极电位低于阴极电位，或阳极电流小于维持电流。
