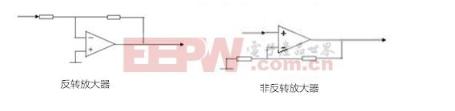

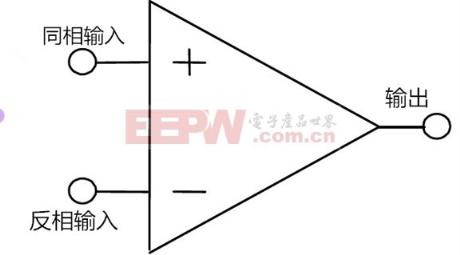

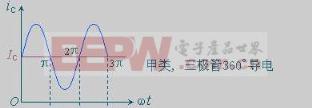

导读： 放大器 ，顾名思义，就是用于放大的器件。下面小编就为大家介绍一下放大器的原理，童鞋们快来学习一下它是怎样放大的吧~~~1.放大器原理--简介放大器是一种增加信号幅度或功率的装置，由电子管或晶体管、电源变压器和其他电器元件组成，它是自动化技术工具中处理信号的重要元件。放大器的放大作用是用输入信号控制能源来实现的，放大所需功耗由能源提供。对于线性放大器，输出就是输入信号的复现和增强。对于非线性放大器，输出则与输入信号成一定函数关系。 2.放大器原理--功率放大器甲类 放大器--电流的流通角为360度，适用于小信号低功率放大。在功放输出级 放大器电路中，甲类放大器的功放管静态工作电流设得比较大，以便给信号正、负半周有相同的线性范围，这样当信号幅度太大时，信号的正半周进入三极管饱和区而被削顶，信号的负半周进入截止区而被削顶，此时对信号正半周与负半周的削顶量是相同的。乙类 放大器--电流的流通角约等于 180度。所谓乙类 放大器就是不给三极管加静态偏置电流，且用两只性能对称的三极管来分别放大信号的正半周和负半周，正、负半周再在放大器的负载上将正、负半周信号合成一个完整的周期信号。甲乙类 放大器--电流的流通角大于 180度小于360度。为了克服交越失真，必须使输入信号避开三极管的截止区，可以给三极管加入很小的静态偏置电流，这样可以避开了三极管的截止区，使输出信号不失真。当这种放大电路中的三极管静态直流偏置电流太小或没有时，就成了乙类 放大器，将产生交越失真。丙类 放大器--电流的流通角则小于180度。丙类 放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。3.放大器原理--运算放大器运放如图有两个输入端a(反相输入端)，b(同相输入端)和一个输出端o。也分别被称为倒向输入端非倒向输入端和输出端。 当电压U-加在a端和公共端之间，且其实际方向从a 端高于公共端时，输出电压U实际方向则自公共端指向o端，即两者的方向正好相反。当输入电压U+加在b端和公共端之间，U与U+两者的实际方向相对公共端恰好相同。为了区别起见，a端和b 端分别用"-"和"+"号标出，但不要将它们误认为电压参考方向的正负极性。电压的正负极性应另外标出或用箭头表示。反转 放大器和非反转放大器如下图：运算 放大器的输出信号与两个输入端的信号电压差成正比，在音频段有：输出电压=A0(E1-E2)，其中，A0 是运放的低频开环增益，E1 是同相端的输入信号电压，E2 是反相端的输入信号电压。关键词：放大器，信号，电流，输入，电压
|
