导读：电子爱好者经常使用二极管，而二极管具有单向导电性，主要用于整流、稳压和混频等电路中，我们今天就来学习一下，整流二极管都有哪些作用呢?

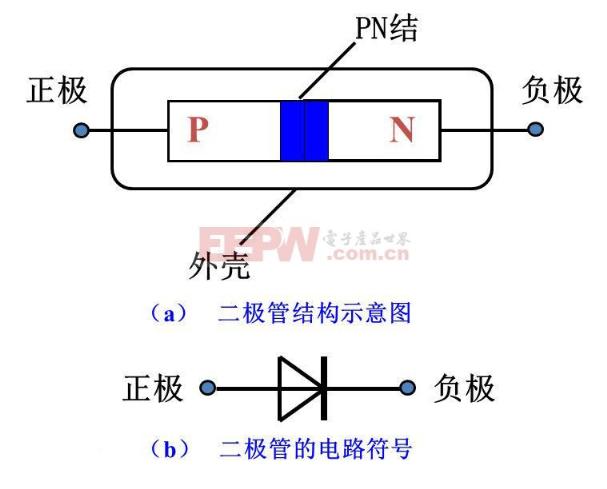

整流二极管(rectifier diode)是一种可以将交流电能转换为直流电能的半导体器件，具有单向导电性，通常包含一个PN结，有正、负极两个端子，而电流只能由正极流入、负极流出。其结构如下图所示：

如下图所示单相半波整流电路由电源变压器、整流二极管、负载电阻组成。其中，电源变压器首先将市电电压转变为所需交变电压u2，整流二级管再将交流电转变为直流电。

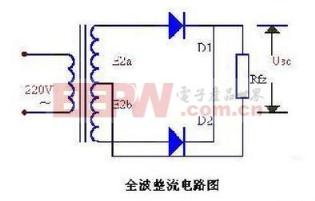

如下图所示全波整流电路中，包含两个整流二极管，因此全波整流电路可以看作是由两个半波整流电路组合而成的，在变压器次级线圈中间引出一个抽头，将次级线圈分为两个对称的绕组，从而引出两个大小相反、极性相同的电压。两个整流元件轮流导电，使得负载电阻在正负两个半周作用期间，都有电流通过，从而大大提高了整流效率。

如下图所示桥式整流电路中，包含四个整流二极管，二极管首尾相连组成桥式结构。这种整流电路具有全波整流电路的优点，即具有比半波整流电路大一倍的整流效率，又克服了全波整流电路的缺点，使得每个整流二极管承受的反向电压仅为全波整流电路的一半。
