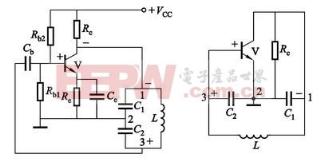

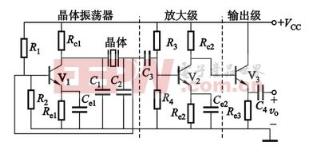

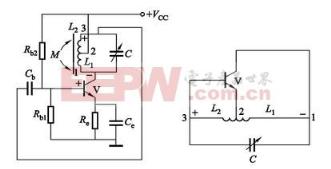

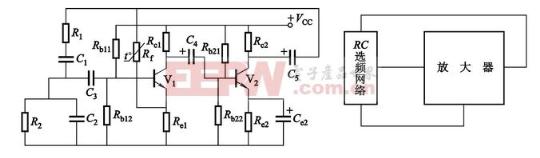

导读：振荡电路包含张弛振荡电路和正弦振荡电路，我们常见的RC振荡器、LC振荡器、石英晶体振荡器都属于正弦振荡电路，今天小编就带你走进正弦波振荡电路的世界。 一、正弦波振荡电路- -简介振荡电路是指在没有输入信号的条件下，能够自行产生一定幅度、一定频率输出信号的电路，由放大电路、反馈网络、选频网络、温服环节等几大部分构成。 二、正弦波振荡电路- -基本概念自激：无外加信号时，仅依靠振荡器内部反馈作用维持振荡的一种工作状态; 自激振荡器：仅依靠反馈维持振荡的振荡器; 自激振荡器的组成：选频放大器和反馈网络; 自激振荡的平衡条件- -相位平衡条件：反馈信号与输入信号同相，正反馈; 自激振荡的平衡条件- -振幅平衡条件：反馈信号与输入信号等振幅。 三、正弦波振荡电路- -LC振荡器1、变压器反馈式LC振荡器 如下图所示为变压器反馈式LC振荡电路，该电路易起振，振荡频率一般为几千Hz至几百千Hz。  2、电感反馈式振荡器 如下图所示为电感反馈式振荡电路，由于电路中三极管的三个电极分别与电感的三个端点相连，因此又称为电感三点式振荡电路。该电路易起振且起振振幅大，振荡频率高达几十兆Hz，但其振荡波形的失真度也较大。  3、电容反馈式振荡器 如下图所示为电容反馈式振荡电路，由于电路中三极管的三个电极分别与电容的三个端点相连，因此又称为电容三点式振荡电路。该电路的输出波形好，失真度较小，振荡频率高达100MHz，但其频率范围较小。  四、正弦波振荡电路- -RC振荡器1、RC串并联振荡电路 如下图所示为RC串并联振荡电路，用RC选频电路来代替LC振荡器中的LC选频电路。  2、RC桥式振荡电路 如下图所示为RC桥式振荡电路，又称为文氏电桥振荡器，该电路由同相比例运算放大器和RC串并联选频网络构成，振荡频率范围宽且信号波形失真小。  五、正弦波振荡电路- -石英晶体振荡器1、串联型石英晶体振荡器 如下图所示为串联型石英晶体振荡器，将石英晶体谐振器串联在反馈电路中，使得电路具有选频功能。当振荡器频率与石英晶体的串联谐振频率相等时，石英晶体呈阻性，满足自激振荡条件。  2、并联型石英晶体振荡器 如下图所示为并联型石英晶体振荡器，石英晶体作为感性元件，与反馈电容共同组成电容三点式振荡电路。  正弦波振荡电路关键词：振荡，电路，振荡器，反馈，晶体振荡器
|
