导读：可控硅是一种三PN结、四层结构的半导体器件，创制于1957年，经过五十几年的沉淀，目前在各个领域都有着广泛的应用，用途如此之广的可控硅工作原理是什么呢?接下来就让我们一起来看一下吧～～

可控硅，全称为可控硅整流元件，别称为晶闸管，英文名称为Silicon Controlled Rectifier，简写为SCR，是一种具有三个PN结、四层结构的大功率半导体器件。可控硅体积小、结构简单、功能强，可起到整流、逆变、变频、无触点开关等多种作用，因此现已被广泛应用于各种电子产品中，如调光灯、摄像机、无线电遥控、组合音响等等等等。

可控硅具有三个PN结(J1、J2、J3)，构成了四层P1N1P2N2结构，如下图所示。可控硅对外有三个电极，由第一层P型半导体引出的电极称为阳极A，由第三层P型半导体引出的电极称为控制极G，由第四层N型半导体引出的电极称为阴极K，其中控制极G的存在使得可控硅的工作特性不同于二极管。

在分析可控硅工作原理时，我们经常将这种四层P1N1P2N2结构看作由一个PNP管和NPN管构成，如下图所示。

当阳极A端加上正向电压时，BG1和BG2管均处于放大状态，此时由控制极G端输入正向触发信号，使得BG2管有基极电流ib2通过，经过BG2管的放大后，其集电极电流为ic2=β2ib2。而ic2沿电路流至BG1的基极，故有ib1=ic2，电流又经BG1管的放大作用后，得到BG1的集电极电流为ic1=β1ib1=β1β2ib2。此电流又流回BG2的基极，使得BG2的基极电流ib2增大，从而形成正向反馈使电流剧增，进而使得可控硅饱和并导通。由于在电路中形成了正反馈，所以可控硅一旦导通后无法关断，即使控制极G端的电流消失，可控硅仍能继续维持这种导通的状态。

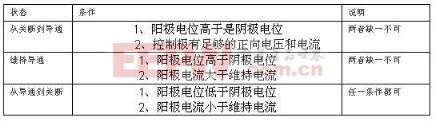

通过上面对工作原理的分析可知，可控硅只具有导通和关断两种工作状态，那么这两种工作状态之间如何进行转换呢?状态的转换需要什么条件呢?下图将会告诉你答案～
