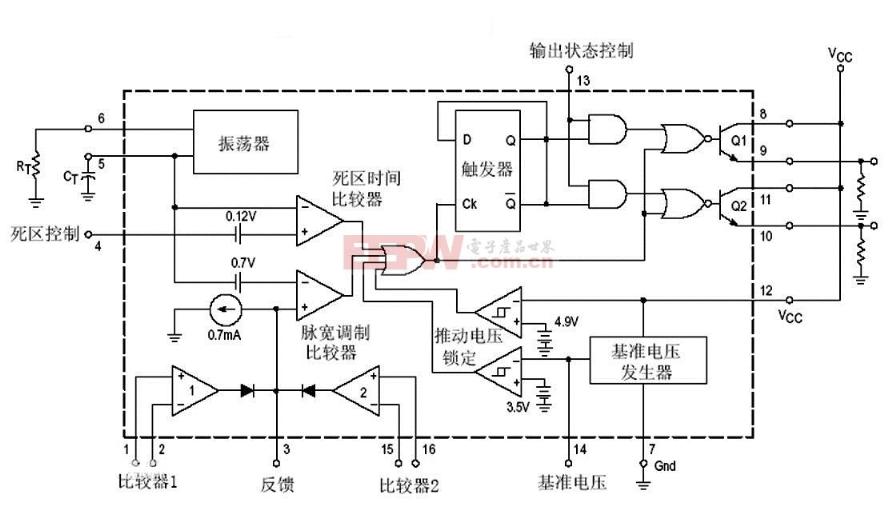

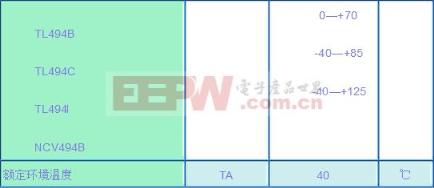

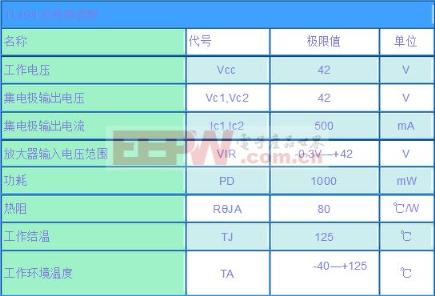

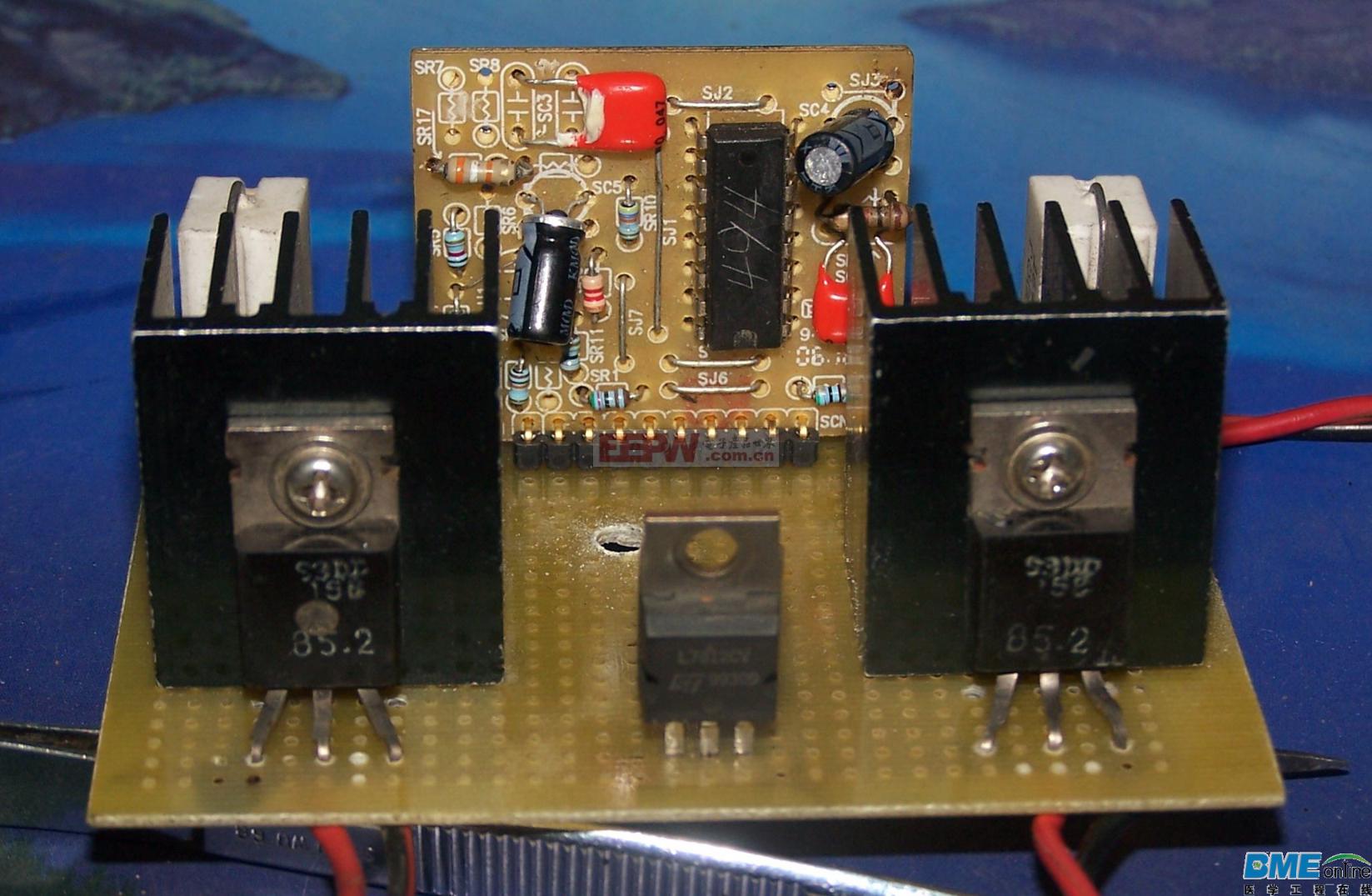

导读：本文详细讲述了TL494是什么、TL494的特性、工作原理、极限参数等内容，并附有相关文章供大家阅读。 一、TL494中文资料- -TL494是什么?TL494是一种固定频率脉宽调制电路，由于它集成了全部的脉宽调制电路，且包含开关电源控制所需的全部功能，现已广泛应用于桥式单端正激双管式、半桥式、全桥式开关电源中。为了适应不同场合需求，TL494还有SO-16和PDIP-16两种不同的封装形式。  二、TL494中文资料- -主要特征TL494具有多种特性使其应用如此广泛，主要有以下几点： 1)TL494集成了全部的脉宽调制电路; 2)TL494包含开关电源所需全部功能; 3)TL494片内置有线性锯齿波振荡器，片外置有电阻和电容两个振荡元件; 4)TL494片内置有误差放大器; 5)TL494片内置有5V参考基准电压源; 6)TL494片内置有功率晶体管，用以提供500mA的驱动力; 7)TL494可调整死区时间; 8)TL494具有推拉两种输出方式。  三、TL494中文资料- -工作原理TL494电路图如下图所示，主要由死区时间比较器、脉宽调制比较器、误差放大器、触发器、基准电压发生器等几大部分构成。 输出电容脉冲通过电容上的正极性锯齿波电压和另外2个控制信号进行比较来实现。只有电容上的正极性锯齿波电压大于控制信号时导通，随着控制信号的增大，输出脉冲宽度将减小。 控制信号由外部输入，分别送往死区时间比较器和误差放大器。其中，死区时间比较器用于限制最小输出死区时间(约为锯齿波周期的4%)，一旦将死区控制端接固定电压，便可在输出脉冲上产生附加的死区时间。 脉冲宽度调制比较器用于协助误差放大器进行输出脉宽的调节，由于误差放大器的输出端经常处于高电平的状态，它与脉冲宽度调制器的反相输入端进行“或”运算，使得误差放大器仅需最小的输出即可支配控制电路。  四、TL494中文资料- -极限参数 |
