导读：变压器，顾名思义，就是变化电压的机器，本文主要介绍的是变压器工作原理，有兴趣的童鞋们快来看一看吧，很涨姿势的哦~~~不容错过滴~~~

变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心(磁芯)。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

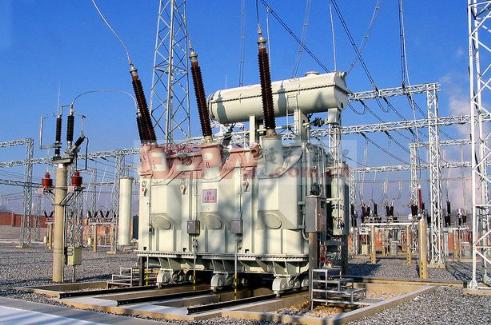

变压器组成部件包括器身(铁芯、绕组、绝缘、引线)、变压器油、油箱和冷却装置、调压装置、保护装置(吸湿器、安全气道、气体继电器、储油柜及测温装置等)和出线套管。

铁芯---是变压器中主要的磁路部分，分为铁芯柱和横片两部分。铁芯柱套有绕组;通常由含硅量较高，厚度分别为0.35 mm\0.3mm\0.27 mm，由表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。

绕组---是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成。

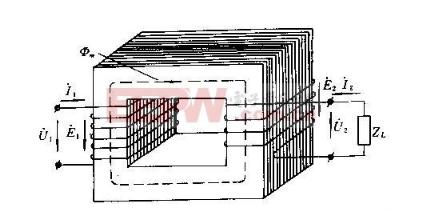

变压器工作原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理(如下图)：当一次侧绕组上加上电压ú1时，流过电流í1，在铁芯中就产生 交变磁通?1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势é1，é2，感应电势公式为：E=4.44fN?m

式中：E--感应电势有效值

f--频率

N--匝数

?m--主磁通最大值

由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压ú1和ú2大小也就不同。

当变压器二次侧空载时，一次侧仅流过主磁通的电流(í0)，这个电流称为激磁电流。当二次侧加负载流过负载电流í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流í0，一部分为用来平衡í2，所以这部分电流随着í2变化而变 化。当电流乘以匝数时，就是磁势。
