导读：超声波液位计，顾名思义，利用超声波对液体位置进行检测的仪器，这只是字面意思，实际上由于检测是非接触的，也可以对固体位置进行测量，接下来我们呢就来了解一下其测量的原理吧～

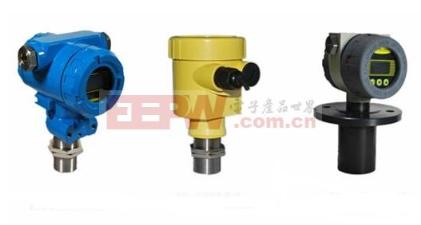

超声波液位计，英文名称为Ultrasonic level meter，是一种由单片机控制的可对液体位置进行检测的仪表。超声波液位计发射超声波，经液面反射后再对其进行接受，通过时间差便可计算液体表面位置，由于其采用的是非接触的测量方法，对被测介质并无限制，因此其不仅可以对液体表面位置进行测量，也可对对固体位置进行测量。

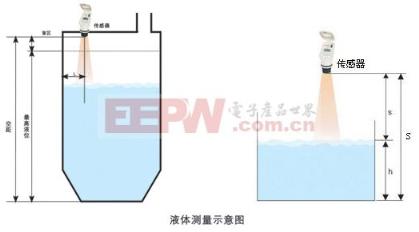

首先，由超声波发生器将电能转换为超声波机械振动发射超声波;其次，超声波在空气中进行传播，遇到液体表面后产生反射，反射后的超声波在空气中传播一段时间后背超声波接收器接收到，并将超声波机械振动转换为电能;最后，根据得到的发送超声波至接受超声波的时间T便可计算超声波传输距离S(S=CT/2，其中C表示声速)，进而根据实际情况得知其液面高度。

超声波液位计可采用的制式有多种，一般为二线制、三线制或四线制。其中，二线制指的是供电和信号输出共用一个回路，仅使用两条线即可，为标准的变送器形式;四线制指的是供电和信号输出不共用一个回路，处于完全隔离的状态，供电输入、供电输出、信号输入、信号输出，共需四条线路;而三线制是在四线制基础上的改进，将供电回路的输出与信号输出回路的输出共用一根线，因此只需三条线路即可。
