导读：本文主要介绍的是高频开关电源的原理，感兴趣的盆友们快来学习一下吧~~~很涨姿势的哦~~~

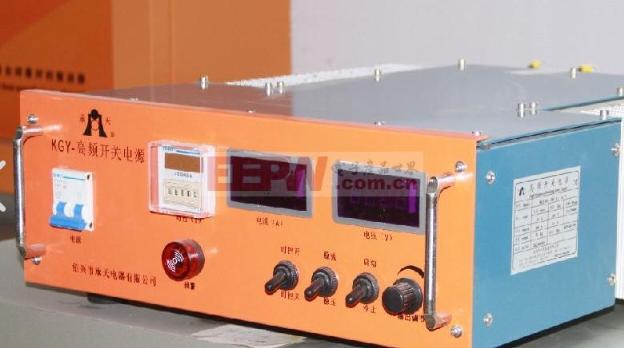

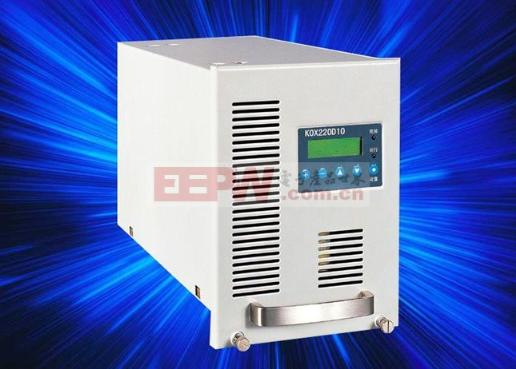

高频开关电源，其英文名称为Switching Mode Power Supply，又称交换式电源、开关变换器以及开关型整流器SMR，它是一种高频化电能转换装置。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。它主要是通过MOSFET或IGBT的高频工作，开关频率一般控制在50-100kHz范围内，实现高效率和小型化。

高频开关电源主要由主电路、控制电路、检测电路以及辅助电源等四部分构成：

主电路，主要包括输入滤波器、整流与滤波、逆变以及输出整流与滤波，最终可以提供稳定可靠的直流电源。

控制电路，它可以通过控制逆变器，改变其频率或脉宽，达到输出稳定，还可以提供控制电路对整机进行各种保护措施。

检测电路，除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

辅助电源，提供所有单一电路的不同要求电源。

高频开关电源的主电路会将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网，然后将电网交流电源直接整流为较平滑的直流电，以供下一级变换，再将整流后的直流电变为高频交流电，如果需要不同的频率和带宽，可以通过控制电路来控制逆变器来获得，最后根据负载需要，提供稳定可靠的直流电源，同时控制电路可以对整机进行各种保护措施。
