导读：本文主要讲述的是示波器探头的原理，感兴趣的童鞋们快来学习一下吧~~~很涨姿势的哦~~~

示波器探头是在测试点或信号源和示波器之间建立了一条物理和电子连接;实际上，示波器探头是把信号源连接到示波器输入上的某类设备或网络，它必须在信号源和示波器输入之间提供足够方便优质的连接。连接的充分程度有三个关键的问题：物理连接、对电路操作的影响和信号传输。示波器探头对测量结果的准确性以及正确性至关重要。

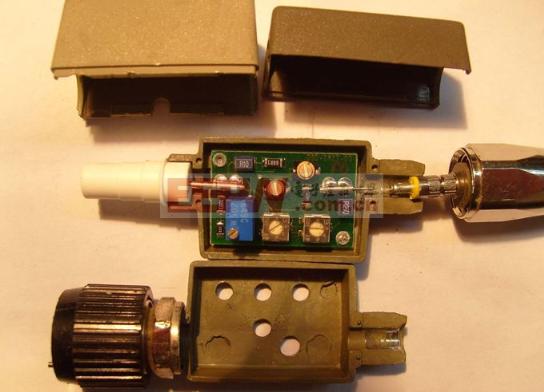

示波器探头大多数是由探头头部、探头电缆、补偿设备或其他信号调节网络和探头连接头组成。示波器探头大的方面可以分为：无源探头和有源探头两大类。无源有源顾名思义就是需不需要给探头供电。无源探头分为低阻电阻分压探头、带补偿的高阻无源探头以及高压探头;而有源探头可以分为单端有源探头、差分探头以及电流探头。

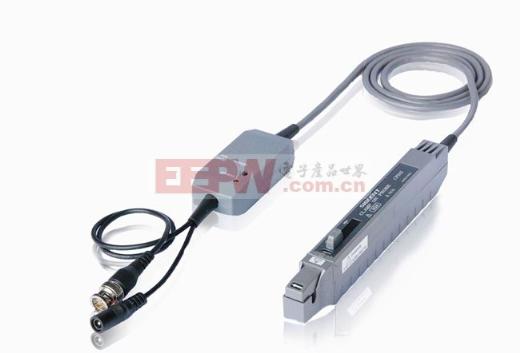

接下来我们以电流探头为例介绍其原理，它主要是利用霍尔传感器和感应线圈实现直流和交流电流的测量。当电流钳闭合，把一通有电流的导体围在中心时，响应地会出现一个磁场。这些磁场使霍尔传感器内的电子发生偏转，在霍尔传感器的输出产生一个电动势。电流探头根据这个电动势产生一个反向电流送至电流探头的线圈，使电流钳中的磁场为零，以防止饱和。电流探头根据反向电流测得实际的电流值。

关键词：示波器，电流，无源，霍尔，信号源
