导读：几乎每个家庭都强电盒，用来控制家里的日光、空调等电源的通断。漏电短路器亦即强电盒的必备配置，主要用来防止人触电。本文就漏电断路器的功能、结构和原理进行介绍，感兴趣的同学请多多关注。。。

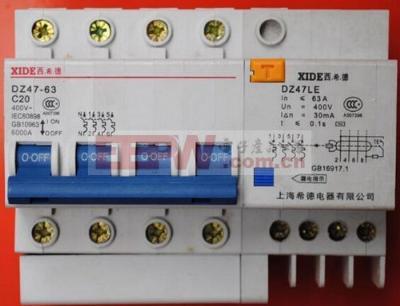

漏电断路器，电路中漏电电流超过预定值时能自动动作的开关。漏电断路器用于防止人身触电，应根据直接接触和间接接触两种触电防护的不同要求来选择。漏电断路器适用于交流线路中，高水平的对对地泄电流进行保护，同时还对线路的过载和短路进行保护。在正常情况下，亦可作为线路的不频繁转换和电动机的不频繁启动之用。

常用的漏电断路器分为电压型和电流型两类：

1) 电压型漏电断路器用于变压器中性点不接地的低压电网。其特点是当人身触电时，零线对地出现一个比较高的电压，引起继电器动作，电源开关跳闸。

2) 电流型漏电断路器主要用于变压器中性点接地的低压配电系统。其特点是当人身触电时，由零序电流互感器检测出一个漏电电流，使继电器动作，电源开关断开。

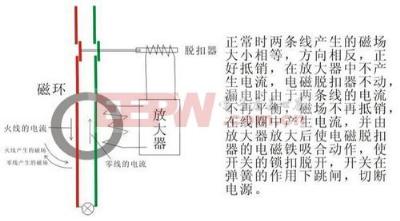

漏电断路器的主要部件是个磁环感应器，火线和零线采用并列绕法在磁环上缠绕几圈，在磁环上还有个次级线圈。当同一相的火线和零线在正常工作时，电流产生的磁通正好抵消，在次级线圈不会感应出电压。如果某一线有漏电，或未接零线，在磁环中通过的火线和零线的电流就会不平衡，而产生穿过磁环的磁通，在次级线圈中感应出电压，通过电磁铁使脱扣器动作跳闸。

漏电断路器主要用于当发生人身触电或漏电时，能迅速切断电源，保障人身安全，防止触电事故。有的漏电保护器还兼有过载、短路保护，用于不频繁起、停电动机。

选择漏电保护器应按照使用目的和根据作业条件选用：

1) 防止人身触电为目的。安装在线路末端，选用高灵敏度，快速型漏电保护器。

2) 以防止触电为目的与设备接地并用的分支线路，选用中灵敏度、快速型漏电保护器。

3) 用以防止由漏电引起的火灾和保护线路、设备为目的的干线，应选用中灵敏度、延时型漏电保护器。

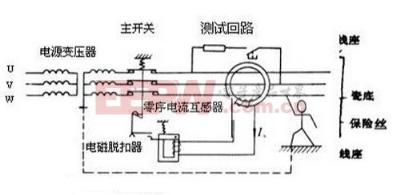

漏电断路器工作原理：当正常工作时，不论三相负载是否平衡，通过零序电流互感器主电路的三相电流相量之和等于零，故其二次绕组中无感应电动势产生，漏电保护器工作于闭合状态。如果发生漏电或触电事故，三相电流之和便不再等于零，而等于某一电流值Is。Is会通过人体、大地、变压器中性点形成回路，这样零序电流互感器二次侧产生与Is对应的感应电动势，加到脱扣器上，当Is达到一定值时，脱扣器动作，推动主开关的锁扣，分断主电路。

根据漏电断路器的工作原理可知：漏电断路器对于同时接触两相的两相触电，不能保护。

以上就是关于漏电断路器的基础知识，希望对大家有帮助。此外，小编精心选取了两篇关于漏电断路器的文章，希望大家多多学习。。。

漏电断路器关键词： 漏电，断路器，触电，电流，目的
