全波整流，英文名称为full-wave rectification，是一种用于对交流电进行整流的电路，在这种电路中，在其前半周期内，电流流过同一个整流器件，在其后半周期内，电流均流过另一个整流器件，这两个整流器件相连接使得流经两个整流器件的电流均以一相同的方向流动，使得交流电得以整流，并提高了整流器效率。在目前的市场中，双半波整流电路与桥式全波整流电路均具有广泛的应用，接下来我们就对这两种全波整流电路做以详细介绍。

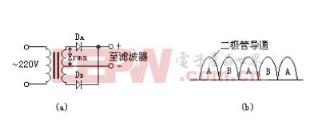

电源变压器有中心抽头是应用全波整流电路的前提条件，而双半波整流电路的电源变压器中心抽头位于变压器的正中间，可以将其看作是两个半波整流电路构成的，因此将其称为双半波整流电路，其电路图如下a图所示。中心抽头接地从而将交流电分为前半个周期和后半个周期两部分，当交流电位于前半个周期时，二极管(用作整流器件)DA处于导通状态，而DB处于截止状态，交流电流经DA进行整流;当交流电位于后半个周期时，二极管DB处于导通状态，而DA处于截止状态，交流电流经DB进行整流。因此经过方向相反的两个二极管的整流作用后，交流电变为方向相同电流，如下图b所示。

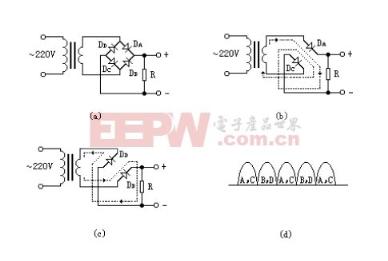

桥式全波整流电路使用四个二极管构成电桥，如下图a所示，其变压器次级只有一个绕组，当交流电位于前半个周期时，变压器次级绕组的上端为正，二极管DA和DC处于导通状态，而DB和DD处于截止状态，交流电流经DA和DC进行整流，如下图b所示;当交流电位于后半个周期时，变压器次级绕组的下端为正，二极管DB和DD处于导通状态，而DA和DC处于截止状态，交流电流经DB和DD进行整流，如下图c所示。因此，经过该电路的交流电得以整流，整流后所得方向相同电流如下图d所示。
