导读：本文主要介绍的是摇表的原理，感兴趣的童鞋们快来学习一下吧~~很涨姿势的哦~~

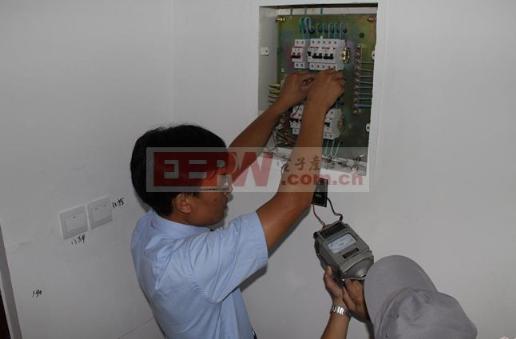

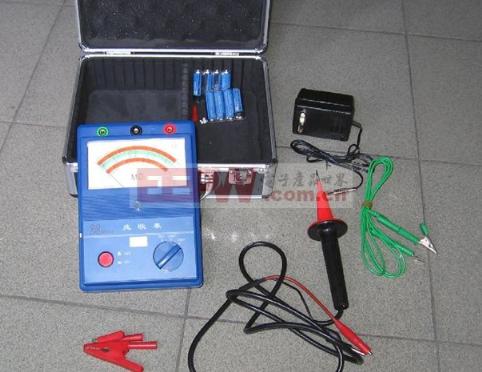

摇表，是为了避免事故发生，用于测量各种电器设备的绝缘电阻的兆欧级电阻表。兆欧表也叫绝缘电阻表，它是测量绝缘电阻最常用的仪表。它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。兆欧表用于测量绝缘电阻既方便又可靠。但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表对绝缘电阻进行测量。

摇表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。

1、禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

2、 测量设备的绝缘电阻时，必须先切断设备的电源。对含有电感、电容的设备，必须先进行放电。非值班人员应办理相应的工作票方可工作。

3、 摇表应水平放置，未接线之前，应先摇动摇表，观察指针是否在“∞”处。再将L和E两接线柱短路，慢慢摇动摇表，指针应在零处。经开、短路试验，证实摇表完好方可进行测量。

4、 摇表的引线应用多股软线，且两根引线切忌绞在一起，以免造成测量数据不准确。

5、 摇表测量完毕，应立即使被测物放电，在摇表未停止转动和被测物未放电之前，不可用手去触及被测物的测量部位或进行拆线，以防止触电。

关键词：绝缘，电阻，测量，设备，外壳
