导读：一般我们指的译码器是从一种数据表示形式转换为另一数据表示形式的器件，而指令的解析未必就是你说到的译码器可以解决的，下面我们就来学习一下译码器原理吧~~~
1.译码器原理--简介译码器(decoder)是一类多输入多输出组合逻辑电路器件，其可以分为：变量译码和显示译码两类。它是可以将输入二进制代码的状态翻译成输出信号，以表示其原来含义的电路。常见的有n线-2^n线译码和8421BCD码译码两类;显示译码器用来将二进制数转换成对应的七段码，一般其可分为驱动LED和驱动LCD两类。
 2.译码器原理--分类译码器的种类很多，但它们的工作原理和分析设计方法大同小异，其中二进制译码器、二-十进制译码器和显示译码器是三种最典型，使用十分广泛的译码电路。
二进制码译码器，也称最小项译码器，N中取一译码器，最小项译码器一般是将二进制码译为十进制码;
代码转换译码器，是从一种编码转换为另一种编码;

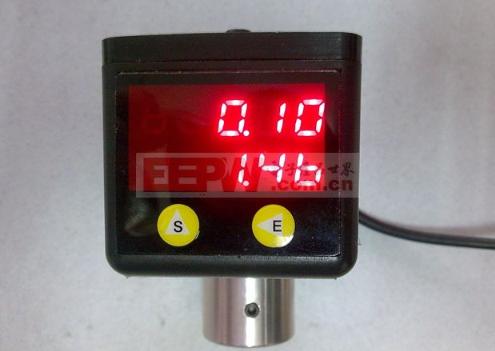

显示译码器，一般是将一种编码译成十进制码或特定的编码，并通过显示器件将译码器的状态显示出来。

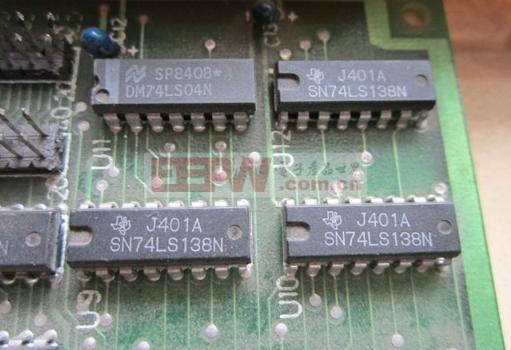

 3.译码器原理译码器可以将输入代码的状态翻译成相应的输出信号，以高、低电平的形式在各自的输出端口送出，以表示其意愿。译码器有多个输入端和多个输出端。假如输入的端个数为，每个输出端只能有两个状态，则输出端个数最多有2n个。常用译码器输入、输出端头数来称呼译码器，如3线-8线译码器，4线-10线译码器等。
 关键词：译码器，译码，输出，输入，显示
|
