移相器即数字式三相移相器，是由变压器式移相器，数字式相位显示仪，电压电流数显表、输出电压调节、移相细调及电源等单元组成注新一代便携式电工仪器，本产品将变压器移相技术与数字测量技术进行了有机结合，移相调节精度高，读数准确直观、电压输出可调。本机结构牢固可靠，全密封、携带方便，便于在野外和现场使用。

移相器和一台被旋转的绕线式三相异步电动机相似，在移相器的转子转轴上装有一套蜗轮蜗杆。转动蜗轮蜗杆，能使移相器的转子相对于定子在一定范围内转动。当定子上的原绕组接三相交流电源后，气隙里产生的旋转磁场将在原、副绕组中分别感应出电动势E1和E2。其大小与各绕组的有效匝数成正比，而相位决定于原、副绕组轴线之间的相对位置。改变转子的位置,可以改变副边电压相对于原边电压的相位，但输出电压的大小不变。

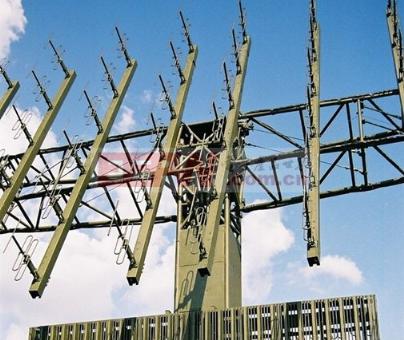

移相器将变压器移相技术与数字测量技术进行了有机的结合，移相调节精度高，读数准确直观，输出电压、电流可调，输出波形好，运行可靠，操作方便，能满足较高精度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。移相器在雷达、导弹姿态控制、加速器、通信、仪器仪表甚至于音乐等领域都有着广泛的应用。
