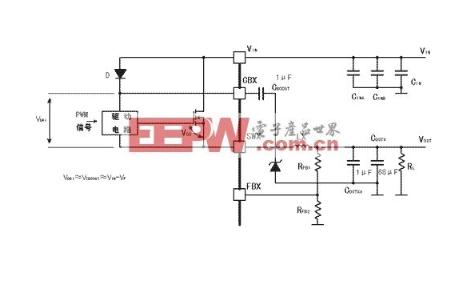

导读：本文主要介绍的是自举电路的原理，感兴趣的童鞋们快来学习一下吧~~很涨姿势的哦~~ 1.自举电路原理--简介自举电路有时也叫升压电路，它主要是利用自举升压二极管，自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压升高，有的电路升高的电压能达到数倍电源电压。自举电路主要是在甲乙类单电源互补对称电路中使用较为普遍。  2.自举电路原理放电过程：开关断开，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。说起来升压过程就是一个电感的能量传递过程。 充电过程：开关闭合(三极管导通)，开关(三极管)处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。  3.自举电路原理--应用自举电路只是在实践中定的名称，在理论上没有这个概念。自举电路主要是在甲乙类单电源互补对称电路中使用较为普遍。甲乙类单电源互补对称电路在理论上可以使输出电压Vo达到Vcc的一半，但在实际的测试中，输出电压远达不到Vcc的一半。其中重要的原因就需要一个高于Vcc的电压。所以采用自举电路来升压。  关键词：电路，电感，电压，升压，电容
|
