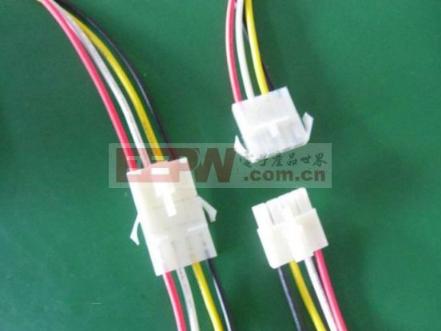

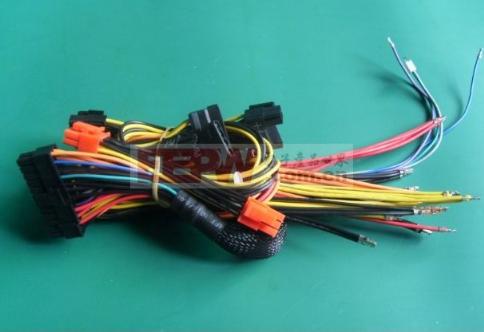

电源连接线，顾名思义就是用于设备与电源相连的金属线。对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)。

黄色线的标准电压范围为+11.40~+12.60V。黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI—E显卡供电成分，+12V的作用在电源里举足轻重。+12V一直以来为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

红色电源线的电压标准范围为+4.75~+5.25V。+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。它的电源质量的好坏，直接关系着计算机的系统稳定性。

绿色电源线是电源开关端(P—ON)，它主要是通过电平来控制电源的开启。当该端口的信号电平大于1.8V时，主电源为关;如果信号电平为低于1.8V时，主电源为开。使用万能表测试该脚的输出信号电平，一般为4V左右。
