导读：本文主要介绍的是光栅尺的工作原理，感兴趣的童鞋们快来学习一下吧~~很涨姿势的哦~~

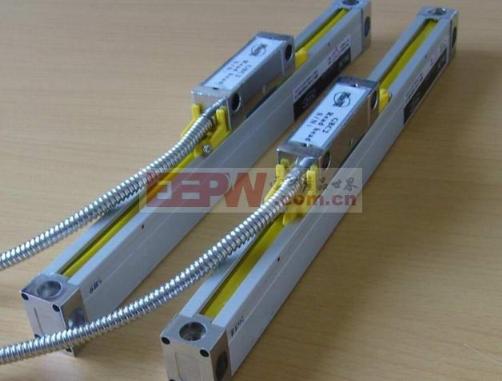

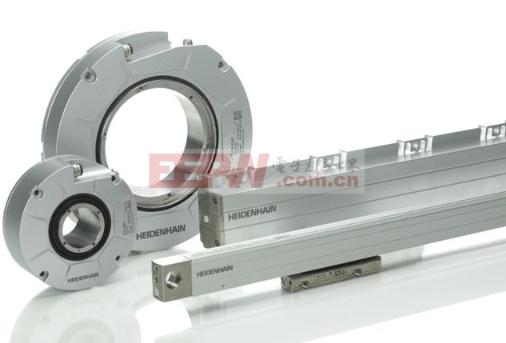

光栅尺，也称为光栅尺位移传感器或光栅尺传感器，是通过利用光栅的光学原理工作的测量反馈装置。光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。

光栅尺是由标尺光栅和光栅读数头两部分组成。标尺光栅一般固定在机床活动部件上，光栅读数头装在机床固定部件上，指示光栅装在光栅读数头中。光栅检测装置结构光栅检测装置的关键部分是光栅读数头，它由光源、会聚透镜、指示光栅、光电元件及调整机构等组成。光栅读数头结构形式很多，根据读数头结构特点和使用场合分为直接接收式读数头。

以透射光栅为例，当指示光栅上的线纹和标尺光栅上的线纹之间形成一个小角度θ，并且两个光栅尺刻面相对平行放置时，在光源的照射下，位于几乎垂直的栅纹上，形成明暗相间的条纹。这种条纹称为“莫尔条纹”。严格地说，莫尔条纹排列的方向是与两片光栅线纹夹角的平分线相垂直。莫尔条纹中两条亮纹或两条暗纹之间的距离称为莫尔条纹的宽度，以W表示：

　　W=ω /2* sin(θ /2)=ω /θ 。
