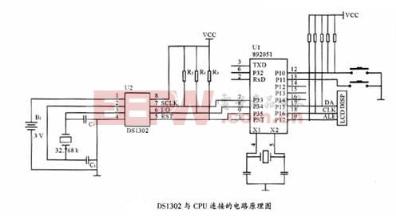

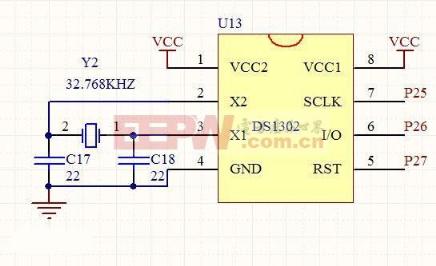

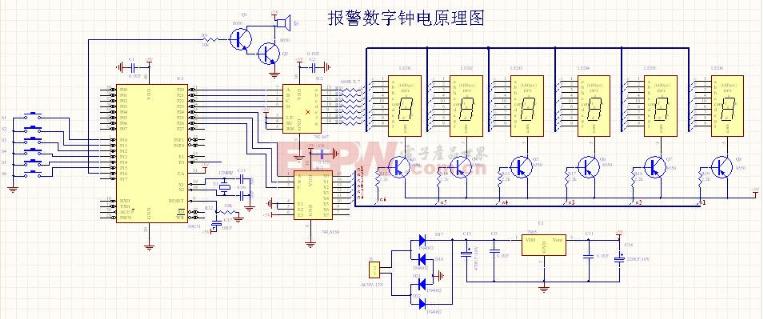

导读:任何工作都按时间顺序,用于产生这个时间的电路就是时钟电路,本文主要为大家讲解时钟电路原理。 一、时钟电路原理- -简介时钟电路,就是产生象时钟一样准确的振荡电路。时钟电路主要由晶体振荡器、晶震控制芯片和电容三部分构成,具有价格低廉、接口简单、使用方便等特点,目前已有了很广泛的应用,如电子表的时钟电路、电脑的时钟电路、MP3/4的时钟电路等。目前流行的串行时钟电路有DS1302、DS1307、PCF8485等,其中,DS1302是DALLAS公司的一种具有涓细电流充电能力的电路,采用串行数据传输,并为掉电保护电源提供可编程的充电功能。本文我们就以DS1302为例来对时钟电路原理进行详细的讲解。 二、时钟电路原理- -引脚实时时钟电路DS1302包括VCC1、VCC2、X1、X2、SCLK、I/O、RST、GND八个引脚。其中,VCC1用作主电源,VCC2用作备用电源,当满足VCC1>VCC2时,由主电源向DS1302供电,当满足VCC2>VCC1+0.2时,由备用电源向DS1302进行供电;X1和X2是32867Hz的晶振管脚,主要用于为芯片提供时钟脉冲;SCLK为串行时钟,主要用于提供时钟信号以控制数据的输入与输出;I/O为输入输出设备,用作三线接口时的双向数据线;RST主要提供复位功能,其在数据的读写过程中,必须保持为高电位;GND引脚用于和大地相连。
