导读：本文主要介绍的是音乐芯片电路图的知识，感兴趣的童鞋们快来学习一下吧~~很涨姿势的哦~~

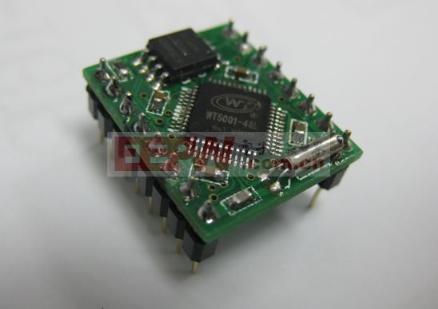

音乐芯片是一种比较简单的语音电路，它通过内部的振荡电路，再外接小量分立元件，就能产生各种音乐信号，音乐芯片是语音集成电路的一个重要分支，音乐芯片一般采用“软封装”，也有的使用双列直插和单列直插封装，还有的做成晶体三极管外形，叫做“音乐三极管”。根据不同的需求选择不同的音乐芯片。目前广泛用于音乐卡、电子玩具、电子钟、电子门铃、家用电器等场合。

音乐芯片由以下几个部分组成：逻辑控制电路、振荡器、地址计数器、音符节拍存贮器(ROM)、音阶发生器、输出驱动器。它的工作原理为：振荡电路产生的信号供各个电路使用;控制电路从存储器中读出代码，根据代码来控制节拍器和音调器协调工作，产生相应的音乐输出。

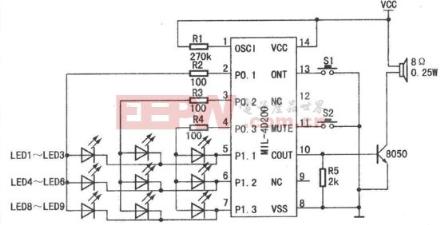

市场上的音乐芯片很多，种类也不同，根据音乐输出的特点我们将音乐电路分为以下几类：单曲、复音、音乐带闪灯、唱歌;它们主要应用在做死的音乐播放器上，如生日贺卡芯片是单曲芯片。按是否可录分可录和不可录，可录芯片是可以通过电路把人的声音录到芯片上，然后通过电路播放出来。如音乐玩具盒和留声机都是用可录芯片做成的。按封装形式有COB黑膏软封装和三极管封装形式。

音乐是烧写在芯片的ROM里的，具体原理应该是将内部多个微小的电路烧断达到存储的目的的，芯片是通过很细的金属丝或接触接到电路板上的，所谓黑黑的东西只是固定密封用的。集成度高低并不能从外形来判断，现在的集成电路都到微米纳米级了，形象的说就是一个电阻可以做成几微米的大小。

关键词：芯片，音乐，电路，电路图，封装
