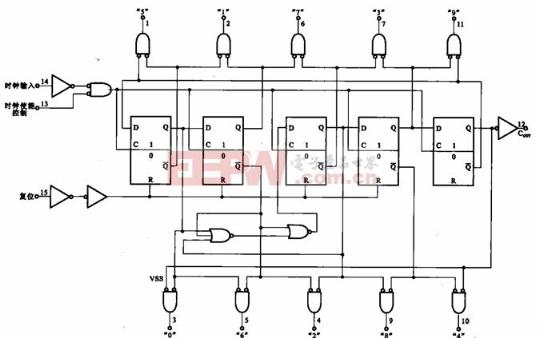

导读：本文主要介绍的是cd4017的工作原理，感兴趣的童鞋们快来学习一下吧~~很涨姿势的哦~~ 1.cd4017工作原理--简介 CD4017 是5 位Johnson 计数器，具有10 个译码输出端，CP、CR、INH 输入端。时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。INH 为低电平时，计数器在时钟上升沿计数;反之，计数功能无效。CR 为高电平时，计数器清零。  2.cd4017工作原理--工作条件cd4017是需要严格的工作条件的，下面是小编为大家整理的cd4017的需求，为了它的生命着想，大家一定要牢记哦~ 电源电压范围：3V-15V 输入电压范围：0V-VDD 工作温度范围： M 类：55℃-125℃ E 类：40℃-85℃  3.cd4017工作原理cd4017计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。防锁选通，保证了正确的计数顺序。译码输出一般为低电平，只有在对应时钟周期内保持高电平。在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。  4.cd4017工作原理--特点cd4017是由十进制计数器和时序译码电路两部分组成，这种计数器具有编码可靠，工作速度快，译码简单，只需由二输入端的与门即可译码，且译码输出无过渡脉冲干扰等特点。通常只有译码选中的那个输出端为高电平，其余输出端为低电平，其余输出端均为低电平。  关键词：译码，时钟，计数器，输出，输入
|
