NBP 模块   NBP 模块如图 2 所示，它主要是由所有 NBP 的机械组件( 1 个气泵、两个压力传感器、2 个电磁阀) 以及部分的电子电路( 部分滤波放大电路与压力补偿电路) 。它是 NIBP 无创血压测量的重要部分之一。

1．1 NBP 模块的机械部分组件

NBP 模块的机械部分组件包含着气泵、两个电磁阀、两个压力传感器。气泵、电磁阀的工作完全受控于驱动电路与 NBP 程控电路。而它们的正常工作电压如下:

NIBP 的机械组件中的气泵是 12VDC 驱动工作的，同时 两个电磁阀也是 12VDC 驱动工作的，而一个压力传感器是 5V 直流电供电的四脚压力传感器，另一个是 + / － 5V 的供 电的压力传感器。

1．2 NBP模块中的电子电路

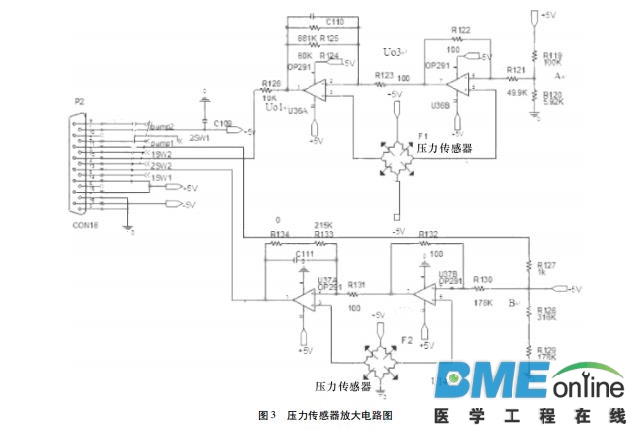

 NBP 模块中的电子电路主要是由 2 个 OP291 差分放大元器件以及相关的电容与电阻组成的电路。该滤波放大电路的电路图如图 3 所示，它是从压力传感器的信号端采集电信号，经过两个放大器 OP291 组成的差分放大电路放大，并在 OP291 的反相端加一个偏压补偿，有较好的抑制零点飘移，减少无创血压值的误差。

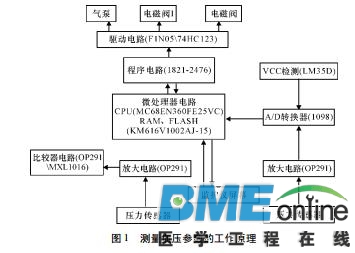

2 无创血压测量的电子电路

程控电路主要控制驱动电路的工作状态，进而控制气泵打气与停止打气和电磁阀的开闭。放大滤波电路将压力传感器输出的电信号滤波放大，再经过 A/D 转换电路将电信号转换为数字信号，经过微处理器电路将所有测量出来的数值通过监护仪的屏幕显示出来。

3 NIBP 血压测量故障解决实例

故障 1: 成人血压模式下，当按下 NIBP 血压测量打气键后，听不到气泵工作产生的噪声，气泵不打气。过一段时间后，屏幕显示“NBP 设备故障”。

根据工作原理，可以推断引起该故障现象的故障原因有以下: ① 气泵故障。②压力传感器故障。③驱动电路。

首先将 NBP 模块从 M3001A 模块上拆下来，单独用一组12V 的直流电压给气泵两端加电，气泵能正常打气，因此排除了气泵的故障。

接着检测未上 NBP 模块的模块接口的电压有 12V、+ / － 5V 等多组电压。同时检测到 NIBP 血压测量的驱动电路上的驱动芯片( F1N05) 没有短路，芯片正常。而 F1N05 是 N 沟的增强 MOS 管，可以用万用表的二极管档检测。也排除了气泵的故障。

最后拆开 NBP 模块，看到二个压力传感器的引脚已经变黑，用万用表去测量，各引脚之间的阻值无穷大，更换压力传感器后，M3001A 模块的 NBP 功能恢复正常。

故障 2: 漏气。故障表现形式多种，最为常见的故障现象为: ①按下打气键后，气泵一直打气，一段时间后，在屏幕显示三个“?”。②按下打气键后，在某个阶段间断性的打气，有时能测出血压的三个参数值，有时却无法测量出血压的三个参数值。

该故障属机械部分的故障，故障发生点在于 NBP 模块中的电磁阀的工作不规则造成的。因为在气泵打气的时候，电磁阀没有完全关闭，以致打气的压力值没有达到预定的压力值，最终让程控电路反复的给气泵驱动电路工作的信号。

解决方法: ①拆开 NBP 模块，更换电磁阀。故障解决。 NIBP 的测量恢复正常。②更换整个 NBP 模块，NIBP 的测量 恢复正常。

故障 3: 能打气，屏幕上显示的实时袖带压力值明显让人感觉到误差很大，同时也无法正常测量到血压值。检测到有一组提供给 NBP 模块的 5V 电压偏差很大，只 有 3V 左右，经过拆开 NBP 模块后，用万用表跟踪 5V 电压的供电去向时，发现是给其中一个放大器 OP291 芯片的供电脚。根据图 3 压力传感器放大电路图可知，更换 OP291 芯 片，NIBP 测量恢复正常。
