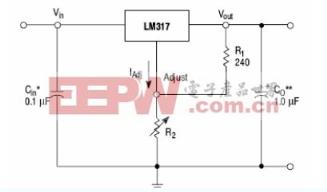

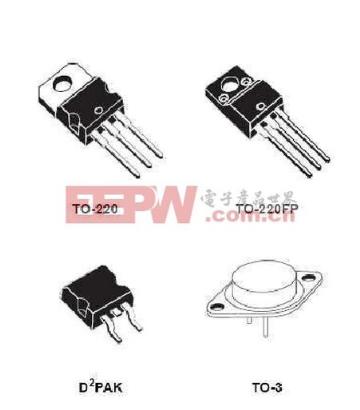

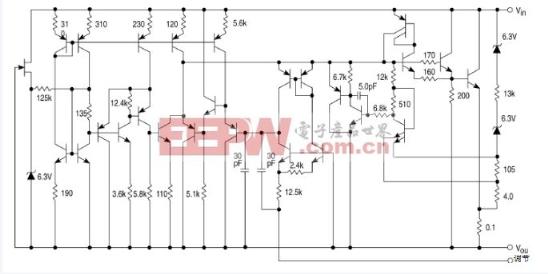

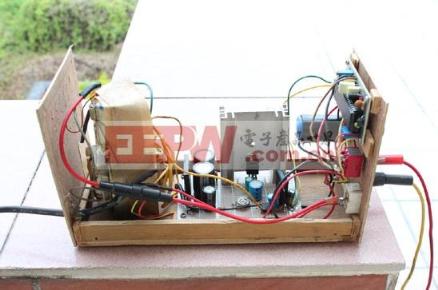

1. LM317中文资料--LM317简介LM317是美国国家半导体公司在早年制造的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用,是使用极为广泛的一类串联集成稳压器。 2. LM317中文资料--物理特性可调整输出电压低到1.2V。 保证1.5A 输出电流。 典型线性调整率0.01%。 典型负载调整率0.1%。 80dB纹波抑制比。 输出短路保护。 过流、过热保护。 调整管安全工作区保护。 标准三端晶体管封装。 电压范围LM317 1.25V 至 37V 连续可调。 3. LM317中文资料--主要参数输出电压:1.25-37V DC; 输出电流:5mA-1.5A; 芯片内部具有过热、过流、短路保护电路; 最大输入-输出电压差:40V DC, 最小输入-输出电压差:3V DC; 使用环境温度:-10-+85℃ 。 存储环境温度:-65-+150℃ 。 4. LM317中文资料--引脚封装LM317有三个管脚: 第一引脚,为电压调节脚; 第二引脚,为电压输出脚; 第三引脚,为电压输入脚。 其封装形式有以下几种: 5.LM317中文资料--LM317工作原理5.1工作原理 LM317工作原理:LM317的输入最同电压为30多伏,输出电压1.5--32V,电流1.5A,不过在用的时候要注意功耗问题、注意散热问题。LM317有三个引脚.一个输入一个输出一个电压调节。输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容. LM317内部原理图 5.2外围参数的计算 决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I xR2,又因为LM317 控制端, 输出端接脚间的电位差为1.25 V,所以Out(输出)的电压是: 接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。 6.LM317中文资料--LM317的应用LM317作为输出电压可变的集成三端稳压块,是一种使用方便、应用广泛的集成稳压块。 LM317典型应用电路 使用LM317的注意事项: 1. 适当调整R1, R2,可以达成高压稳压的目的.但LM317的in, out接脚间的电位差不能超过35 V.所以在高压应用时,通常都会在in与out之间加入Zener保护LM317. 2. 另一个要注意的是: LM317的最大供应电流是1.5 A。如果需要更高的电流,则应寻求不同的封装形式,或者使用其他编号,如LM317对应的LT1085CT或LM337对应的LT1033CT,就能够提供3A的电流,但仍为TO-220封装。 3. LM317使用时,如果R2并联一个电容,可以大幅提高抵抗谐波的能力.并联一个电容的同时,您应该多加一个二极管,使得电容放电时,保护LM317不受损坏。 LM317系列稳压块的型号很多:例如LM317HVH、W317L等。如下图所示就是利用LM317稳压块制作的直流稳压电源和可0V起调线性稳压电源。 7.LM-317中文资料--LM317的行情LM317该型号市场中非常常见,价格相对比较稳定,特别是国外品牌如ST,价格一直维持在1元。而国产品牌的价格,相对比较便宜,随着市场销量的不同,价格还具有一定的弹性。 现在YW-UTC317可以替换LM317。主要从以下几点进行分析: YW-UTC317图形 1.性能,YW-UTC317在性能方面一点也不输给LM317. 2.价格,YW-UTC317在IC网络超市里的价格是0.5元/PCS.而正品的LM317拿到市场上最少都要0.7/PCS以上,更有甚者达到了1元 3.市场,YW-UTC317毕竟是国产货,在国内的市场肯定是要超过LM317的. 4.服务,LM317得到原厂的服务非常难,而YW-UTC317可以随时得到全方位的服。 5.交货,LM317交货不稳定,YW-UTC317交货非常稳定 综观上述,YW-UTC317是可以替代甚至取代LM317的。 8. LM-317中文资料--参考资料(1)LM117LM317ALM317 三端可调电源 http://share.eepw.com.cn/share/download/id/45427 (2)LM317典型应用电路 http://share.eepw.com.cn/share/download/id/150699 (3)三端集成稳压器LM317中文资料 http://share.eepw.com.cn/share/download/id/46801 (4)计算AD分压值、LM317输出电压、ht700XX电压检测、交流电机无级调速 http://share.eepw.com.cn/share/download/id/165931 linux操作系统文章专题:linux操作系统详解(linux不再难懂) 电压,输出,引脚,中文,电流
|
