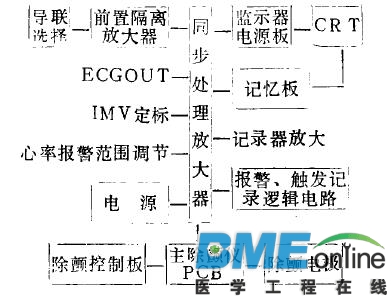

LIFE PAK6S型心电监护除颤仪主要是由心电监护和心电除颤两大部分组成，原理方框图附后。

   一、心电监护部分工作原理

心电监护电路主要是由：（1） 前置放大器、（2）同步处理放大器、（3）记忆放大器、（4）记录器、（5）显示器、（6）充电器、（7）偏转放大器、（8）报警前板控制及心律显示等部分组成。

通过电极从人体获得心电信号，经过五根导联线或除顫电极，由导联选择开关选择各极间信号，将信号送入前置放大器。这一级电路采用了浮地和差分放大器等方法，提髙了共模抑制比，防止了肌电，交流，磁场等外来信号干扰，提高了信号质量，从前置放大器输出的ECG信号被送入同步处理放大器，同步处理放大器是心电监护部分的关键，它对信号做各种各样的处理，首先从众 多ECG波群中检出R波，产生同步控制脉冲来控制同步声响，心率报警，心率数字输出和记录器记录，使这几步分单元电路来进行实时信号显示、记录，另一方面同步处理器对 ECG信号还具有后置放大作用，记忆板对同步处理器输出的ECG信号进行髙速率采样，并把采样信号进行A/D, D/A转换，产生—个垂直偏转锯齿波，使监示器产生一条 ECG信号基线，记忆板的功能使监示器上显不5秒钟的ECG信号而不脱色。

整个监示器部分电源是由充电PCB组 件和充电电池来控制，这里不再叙述。

二、除颤电路工作原理

除颤器部分主要包括控制板，高能量存储电容器，电抗，充电PCB,主除颤PCB,电极板，用于释放能量的中间继电器，能量计PCB,试验负载PCB和12V电池。

除颤器主要部分是主除颤PCB部分 它包括所有的逻辑电路，电容充电所需的直流一直流转换器，前板和指示器接口，从充电 PCB电路输出的12V电压是整个除颤器的电源，而充电PCB可以在交直流两种状态下工 作，当打开电源时在开机的瞬间所有的逻辑电路自检复位到准备状态，等待工作。

通过前面板的能量选择开关，选择所需能量等级，此时逻辑控制电路开始控制电源对除颤器中的存储转换电容器进行充电，当充到一定程度，能量计PCB部分进行比较， 当达到能量等级，能量计PCB反馈信号至主除颤PCB，读取自动断续开关，使充电器工作自动停止。当需要同步放电除颤时，从监示器部分取得同步脉冲经同步控制放大电路，对主除颤PCB逻辑电路进行控制，通过继电器和电抗器向患者释放毫秒级髙压脉冲，这时除颤器放电点正好处于ECG信号的 R波的下降点，从而达到抢救和治疗的目的。 非同步除颤不使用同步信号，而用手动开关随时触发放电，以达到抢救治疗的目的。

三、常见故障排除两例

对于LIFE PAK6S型心电监护除颤仪的修理，首先必须弄清电路结构和基本工作原理，才能逐步缩小故障范围，找出故障所在的单元电路，查清故障的元件，下面试举两例故障分析方法。

故障 ①

监示器出现干扰，心电信号无法记录，先査接地是否良好；电极与病人是否接触良好；如果这些正常，可以开机检査。由于显示和记录都有干扰，说明故障在公共通道，用一标准心电信号发生器通过导联线向监护仪输入一个标准心电信号，调节ECG 选择开关，各导联干扰依然存在，调节共模抑制电路电位器，干扰不减小，由此判断为前置放大器故障，经检查得知，前置放大器中滤波电容C2漏电造成干扰。更换此电容，设备恢复正常。

     故障 ② 打开除颤仪电源，除颤器不工作。

打开机器电源，电源指示灯亮，但主板上的自检灯一直亮着，这说明除颤器在开机后，自检没有进行到底。由其电路结构可知，机器的自检工作是由U.16805微处理器来完成的，检查U1各点电压，发现11端电压异常。在正常情况下，11端在开机1秒钟的时间内应有+5V的电压，但我们测量其电压为+5V不变，更换U1，再次开机，自检完成，除颤器工作正常。
