故障现象：
使用过程中，机器球管部位突然出现焦糊味。
故障分析： 我们闻到DR房间内有很重的焦糊味，估计有线路板烧坏。待机器冷却后重新开机，发现球管部位的近端控制触摸屏和束光器上的条状显示屏均黑屏，而其他部份显示正常。
根据故障现象，立式胸片架(wallstand)正常，球管近端控制触摸屏和束光器黑屏应是这两部份的输入电压有问题。
首先拆开球管触摸屏，发现内部线路板的元器件并无明显损坏痕迹，也无其他异味，保险丝均完好无损，用万用表测量线路板的输入输出电压均正常，基本可排除球管触摸屏问题。
其次检查束光器，D6000的束光器分机械部分和电子部分，从故障现象看，应该和机械部分无关。
我们拆下束光器显示屏的盖板，里面控制束光器的电路板就一一呈现，逐一检查电路板以及上面的保险丝，发现与球管触摸屏一样，均无异样，但是用万用表量了一下束光器的输入电压，却发现少一组24V的直流输入电压，而束光器的输入电压是由球管悬吊臂(OTS)提供的。
这样初步断定是球管悬吊臂(OTS)顶部的电源输出部分有问题，导致少了一组输入电压，故触摸屏和束光器均黑屏。
 故障处理：
打开球管悬吊臂(OTS)顶部盖板，左右各有一块线路板，先查球管悬吊臂(OTS)左边的板子，220V的输入电压，输出一组24V的直流电和一组36V的交流电均正常，此两组电压直接输入球管悬吊臂(OTS)右边的线路板。

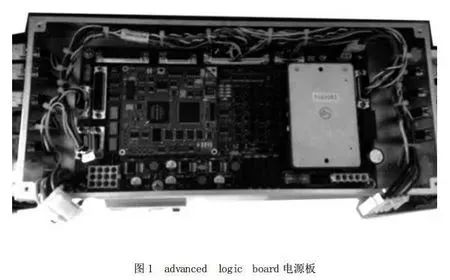

再查OTS右边的那块advanced logic board电源板，仔细检查线路板，发现线路板上的指示灯不亮，基本确定是advanced logic board电源板存在问题。
为了验证这块advanced logic board电源板是否有问题，我们在立式胸片架(wall stand)上拆下另一块advanced logic board电源板，因为这两块advanced logic board线路板完全一样，但是通讯协议需要修改一下。
拆下两块板子互换，然后进行一次开机，果然，球管悬吊臂(OTS)整个供电恢复正常，球管部分的近端控制触摸屏和束光器上的显示屏均正常显示，而立式胸片架(wall stand)却无法正常开启。
至此完全可以断定，球管部分的近端控制触摸屏和束光器上的条状显示屏黑屏故障就是那块advanced logic board电源板上有元器件烧坏。
我们拆下两块板子，进行互相比对，仔细检查发现，有问题的advanced logic board电源板上有一个电感和几个二极管被击穿了。更换这几个故障元器件以后，把advanced logic board电源板装回球管悬吊臂(OTS顶部)，再上电开机，故障排除。
球管部分的近端控制触摸屏和束光器显示屏均正常显示，机器运行正常。
|
