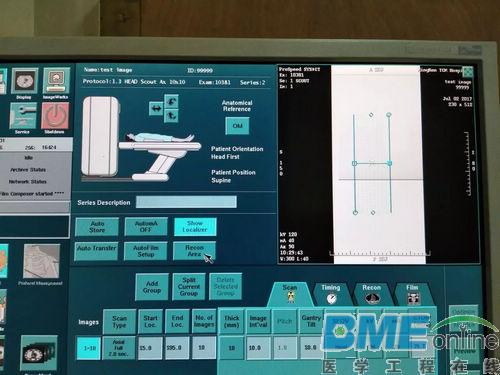

>>>> 机型：PROSPEED AI > > > > 故障现象 扫描定位像及断层图像显示正常，但在画定位线时定位像图像变白。 > > > > 故障分析及处理 扫描定位像时图像显示均正常，但到画定位线时定位像图像变白，此时，将SHOW Localizer关闭后定位图会恢复显示正常，重新打开SHOW Localizer时图像变白，如下图所示：
继续往后扫描断层图像是正常的。 分析考虑，由于扫描及重建图像均无异常，因此初步判断认为硬件应该是正常的。出现问题时，只是在特定的画定位像时图像受到影响，因此，我们判断CT软件存在问题，于是严格按照维修手册的系统软件安装方法重新安装CT软件，由于原机的MO驱动器是坏的（多数的在用MO驱动器在设备使用一定时间后均会损坏的）。换上我们携带的备用MO驱动器，然后恢复系统参数。 开机，重新做计划，扫描定位像正常，画定位线，图像此时也正常了，接着继续扫描断层图像均无异常。
此刻，我们认为我们的判断是正确的，关机，换回原机的MO驱动器。 重新开机，试扫描，发现原来的问题又出现了，仍旧是在画定位线时定位像图像变白。 回忆刚才的操作过程，似乎没有失误，唯一的差别就是换下了MO驱动器。 难道MO驱动器会影响图像显示？ 抱着将信将疑的态度，又将MO驱动器换回我们的MO驱动器。 神奇了！ 果然！ 整个扫描及图像显示真的一切正常！ 我们对这个结果还是不太认同，再将MO驱动器换成原机的（坏的）。 哈哈，故障出现了！真的是这个家伙–MO驱动器，惹的祸！ 幸福来得很意外！ 找到故障点，排除起来就是那么简单—

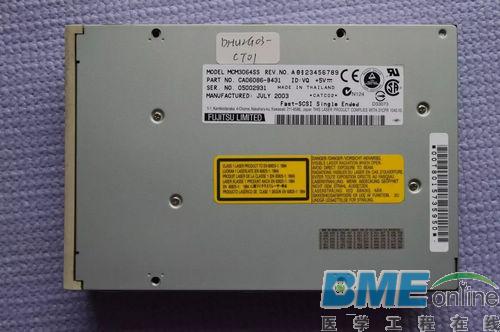

遇上你是我的缘，相同的故障，点上图！ 换！换！换！ 将MO驱动器更换，将机器恢复还原，扫描曝光正常，故障彻底排除！ 维修感言：当我们对设备工作原理理解不是非常透彻时，出现的自以为奇怪的故障现象，故障点往往也是存在于一些自认为不太可能部分；当我们进一步学习，弄懂了设备的工作原理时，这些故障的出现也就不足为奇了。活到老，学到老，工程师永远在路上！
|
