西门子DR Luminos Fusion球管与探测器移动受阻维修

2018-10-15 16:15 阅读: 2833 评论: 0 编辑: ygzx1
[导读]设备名称:西门子 DR设备设备型号:Luminos Fusion序 列 号:40012故障现象:球管与平板探测器运动受阻。一 故障信息:1. 手动操作球管与平板探测器不能移动,显示器报错提示:E 40261/32、E
设备名称:西门子 DR设备
设备型号:Luminos Fusion
序 列 号:40012
故障现象:球管与平板探测器运动受阻。
一 故障信息:1. 手动操作球管与平板探测器不能移动,显示器报错提示:E 40261/32、E 40259/32、E
40260/32,如下图所示:

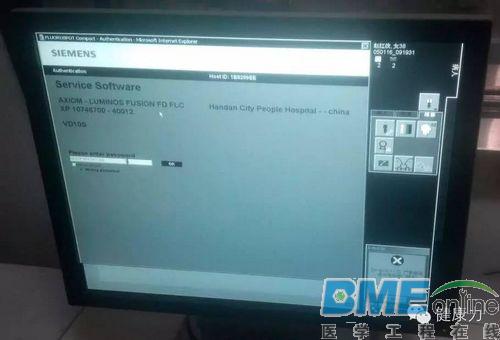

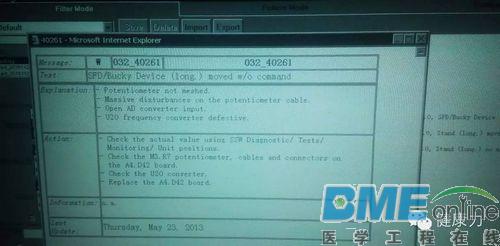

2. 进入维修界面,查看LOG:如下图所示:
二 故障分析 根据报错信息,初步判断电位器可能不吸合,电位器连接处干扰或者U20变频器故障等。
使用SSW诊断、测试,监视检查位置的实际参数,检查控制球管和平板探测器运动A4、D42电路板,检查电位计及其连线。

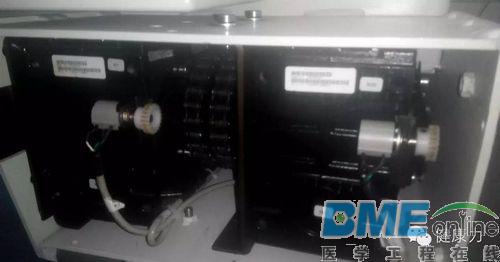

万用表检测R7电位器两端,电阻值与标称值相差甚远太,确定R7电位器损坏,如下图所示:
三 解决办法更换量程、线性相同的电位器,调整位置参数,重新启动,球管与探测器运动受阻解除,机器恢复正常使用,图像显示正常。四
维修心得在维修过程中按过程一步一步排查故障的原因,更换备件时要注意参数,特别是电位器需要记录位置与数据。
