GE Innova 3100-IQ数字化血管造影机故障分析与维修两例

2018-10-12 13:06 阅读: 3275 评论: 0 编辑: ygzx1
[导读]1、数字化血管造影原理 数字化血管造影一般是经导管向血管内快速注入有机碘水等造影剂,分别在 :① 造影剂到达欲查血管之前 ;② 血管内造影剂浓度处于高峰;③ 造影剂被廓清这段时间内, 使检查部位连续成像,共得 ...
1、数字化血管造影原理
数字化血管造影一般是经导管向血管内快速注入有机碘水等造影剂,分别在 :① 造影剂到达欲查血管之前 ;② 血管内造影剂浓度处于高峰;③ 造影剂被廓清这段时间内, 使检查部位连续成像,共得图像多帧。
在这系列图像中, 取一帧血管内不含造影剂的图像和一帧含造影剂最多的图像,用这同一部位的两帧图像的数字矩阵,经计算机进行数字减影处理,使两个数字矩阵中代表骨骼及软组织的数字被抵消,而代表血管的数字不被抵消。
这个经计算机减影处理的数字矩阵经数字/ 模拟转换器转换为图像,没有骨骼和软组织影像,只有血管影像,达到减影目的。
2、故障一
2.1 故障现象:“X-RAY not available”,即 X 线不可用
2.2 故障分析:进入log 查看日志,发生报错如下 :“Error: 1200104 Front: Detector power supply failure,[Dem Supervisor:_PWS Status Debug Message] Statuses are bad : (PG1B : OK) (PG2A : OK) (PG2B : BAD) (PG3 : OK) (PG1A : OK)”,提示探测器电源错误,PG2B测试点状态错误,指向探测器电源(Detector Power Supply,DPS)故障。
2.3 故障排除:
(1)检查DPS,发现5个状态灯都不亮,关机去掉 DPS 负载,断开DPS 的“J3 (Detector)”和DPS 小板上的“J3 (voltage sensor,feedback to power supply)/J10”。然后重新给DPS 通电,通电后将板上的“J3”插上,观察5 个状态灯正常。
(2)在 DPS J3 接上测试盒,测量 DPS 的 5 组输出电压, 测量结果,见表 1。
分析上表数据可知,V2 电压只有-5.87 V,偏低,将其调整到正常范围,恢复接线后开机正常。
(2)机器虽能正常使用,但偶尔还是会出现“X ray not available”报错。检查日志发现在使用过程中后台也不断有DPS 的报错,只是没有禁止曝光。关机在平板端接上 “breakout box”,开机测量DPS 输出正常,从log 里看是 “PG2B BAD”,对应的应该是V2(ANA_N),但测量V2 的电压正常。怀疑 DPS 性能不好,更换了 DPS,但还是有同样的报错。

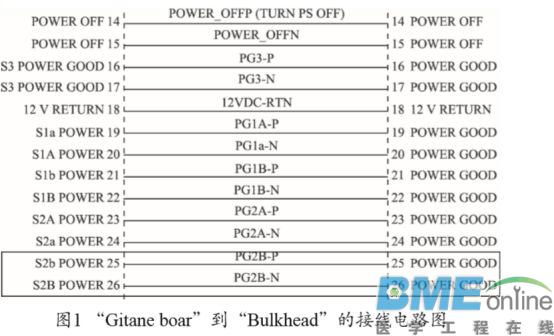

(3)排除了DPS 本身的问题,考虑相关DPS 的接线/ 接头引起故障,查看“Gitane boar”到“Bulkhead”的接线 电路图,见图1
最终在测量“  RTAC Gitane board”到“Bulkhead”的接线时,发现Pin 26 的阻值在晃动“Gitane”板端接头时会不断变化 :好时在0.2 Ω,不好时能到600 Ω。查看电 路图Pin 26 对应的就是“DPS PG2B (ANA_N)”的反馈, Log 里就是“PG2B BAD”,把 DPS 到“ C1 bulkhead”的“ J11”直接接到“RTAC Gitane”板上,开机设备恢复正常,最终更换“RTAC Gitane”板到“C1 bulkhead J11”的接线后机 器恢复正常。
3、故障二
设备开机正常,建立完病人信息档案,选好“心脏 protocol”后,“ uoro”图标变绿,但按下曝光手闸后报“X-ray stop”。
3.1 故障分析:查看日志,报错“3602047 Front Jedi :DC BUS out of range”, DC BUS 电压超出范围,初步怀疑 DC BUS 直流总线部分故障。
3.2 故障排除:
(1)首先检查电源输入380 V 电压正常,保险正常。 测量AC/DC输出端和高压发生器输入端测量DC BUS电压, 在 570 V DC 左右,正常,曝光时测量DC BUS 电压也正常无波动,测量说明实际电压正常,怀疑电压测量电路故障。

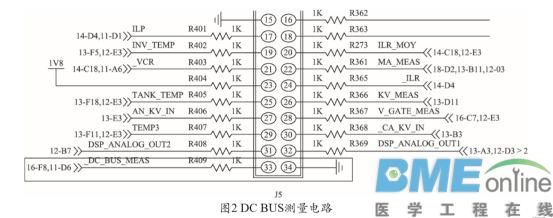

(2)测量“KV control board”的“J5”接头PIN33 与 PIN34(接地)间的电压为 2.5 V DC,而正常为 5.0 V DC(对 应 DC BUS 电压为550 V DC),更换“KV control board”, 故障仍存在。说明DC BUS 测量电路存在问题,DC BUS 测量电路,见图 2。
(3)查看电路图DC BUS 测量信号是由“Gate Cmd board”测量产生,然后信号在“HV Tank”经“KV Measureboard”(只起转接作用)接到“KV Control board”板上,经过“KV Control board”的测量信号接到“J5”的 PIN33 脚。
(4)通过分析DC BUS 测量线路,可能发生问题有 “Gate Cmd board”、“ HV Tank”、“ KV Control board”,“ KV Control board”已经更换排除,“HV Tank”可能性不大,主要怀疑“Gate Cmd board”(逆变器一部分),更换了逆变器后设备曝光正常,故障消除。
4、总结
数字化血管造影机是介入手术的重要设备,原理结构复杂,在平时维护中首先要控制好温度、湿度等机房环境并注意除尘。工程人员需要熟悉设备的操作与使用情况,还要具备基本的模拟/ 数字电路分析能力和清晰的维修判断思路,才能及时解决设备出现的故障,为临床保驾护航。
