白象QPQ500全自动手术器械清洗机故障维修三例

2018-10-10 08:10 阅读: 208 评论: 0 编辑: ygzx1
[导读]手术器械清洗机是一种常规的清洗机,可用于大部分手术器械如呼吸管、麻醉管、口腔手机、硬式内窥镜、湿化瓶, 换药碗等器械的清洗处理。适用于医院的中心供应室和手术器械等部门。该设备经过 4 年多的使用,设备常见 ...
手术器械清洗机是一种常规的清洗机,可用于大部分手术器械如呼吸管、麻醉管、口腔手机、硬式内窥镜、湿化瓶, 换药碗等器械的清洗处理。适用于医院的中心供应室和手术器械等部门。
该设备经过 4 年多的使用,设备常见故障为门开 / 关到一半无法完成正常开 / 关动作、清洗过程中清洗舱漏水或者黑屏死机、液晶显示屏提示“排水系统故障”导致清洗程序无法进行,现将 3 例故障进行回顾分析,供同行参考。
1
设备基本原理
手术器械清洗机是通过高温高压水流对手术器械表面进行机械冲刷,通过多酶清洗剂和消毒剂对器械表面人体有机分泌物进行分解。
洗涤机理表现为 :
在循环泵的驱动下,洗涤液呈喷射状态对手术器械表面进行直接冲刷, 洗涤液对器械表面的直接冲刷作用与从喷臂喷出流水的压力、角度及速度有关;
② 通过含有离子交换树脂的软水器, 有效除去影响皂化反应的钙、镁离子,改善水质,使洗涤剂充分发挥作用,洗涤过程加入的多酶清洗剂和消毒剂, 与器械中残留人体有机分泌物和污物起良好的化学反应, 使污物脱离器具。
2
 设备故障
故障一
故障现象: 液晶屏幕上按“门关”,升降门运行时,门无法升起或升到一半就落下。
故障分析及处理:
清洗机门的两端是通过钢丝绳固定吊起,门的正上方安装有驱动电机、减速器、滚轴、小皮带,滑轨等机构。 开关门动作是通过电机联接减速器驱动小皮带,小皮带传动给滚轴上的齿轮使滚轴转动。滚轴两端固定有钢丝绳,通过滚轴转动来带动钢丝绳上下运动达到使门升降的目的。
若门无法升起,首先看门上方的滚轴固定的钢丝绳有无脱出滑轨,若脱出滑轨会使钢丝绳直接与机器表面摩擦, 导致钢丝绳起毛,容易引起钢丝绳断裂。
其次,如果钢丝绳处在滑轨的位置,则检察小皮带有无断裂,若小皮带断裂也会导致电机无法带动滚轴,无法完成升降门动作。若小皮带完好,门仍然无法升降,则要重点检查驱动电机。
查看电机铭牌参数“5RK90GU-CMP, ZD BRAKE MOTOR, 90 W、220 V、0.76 A、50 Hz、6.0 uF、1350 rpm、30 min”, 可以知道电机上一个启动电容,观察电容外观是否膨胀。
若外观正常则用万用表电容档量一下电容容量,若容量大小与铭牌参数相差不多,则判断电容是好的,之后可以把电机与减速器分离,单独接 220 V,看看电机能否转动,如果电机不转则是电机损坏,需要维修更换驱动电机。故障一检修思路,见图 1。
故障二
故障现象:程序运行中突然黑屏,重启无法正常开机。
故障分析及处理:
机器正常运行中突然关机、黑屏。首先想到的是急停按钮是否被误按下,若急停按钮被科室使用人员误按下则 需要重新旋启按钮,否则无法正常开启机器。
经检查,急停按钮没有被误按下。其次检查配电箱的供电电压是否均为 380 V,有无缺相现象,若供电不正常则需要联系电力公司。经检查,供电正常。
再次检查机器控制柜里的空气开关输入电压是否正常,输出电压是否均为380 V。经使用万用表量空开输出端,测得其中有两相电压只有 220 V, 判断空气开关已损坏
取出空气开关查看该型号为“CHNT DZ47-60 C50”,更换相同型号的空气开关后重启机器,机器能正常开机。 接着运行相关程序,经过排水和进水程序后,在“正在清洗”程序时内胆无水柱喷出,且完全没有清洗的动作。
查阅维修手册得知清洗过程中喷出的水柱和循环泵有关。循环泵不工作可能是泵没有得电,因为已经更换过空气开关,确定有 380 V 的输出电压,相序也没有接错。

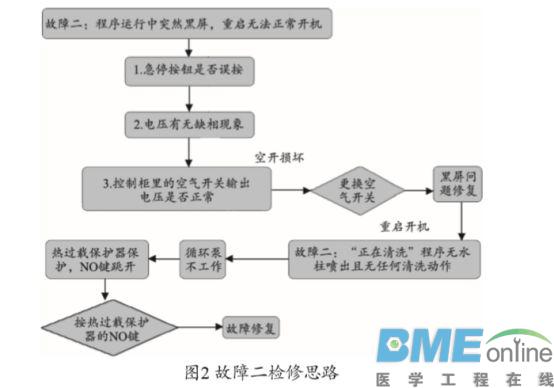

顺着电路查看至施耐德热过载保护器“GV2-ME10C/4-6.3A”,发现热过载保护器ON键跳开,STOP 键闭合。重新按下ON 键后,机器正常喷水清洗,故障修复。故障二检修思路,见图 2。
故障三
故障现象:清洗机在程序运行时,液晶显示屏显示“排水系统故 障”,无法进行正常清洗。
故障分析及维修:
工作人员选择P3热清洗消毒,当程序开始运行步骤“正在排水”时,液晶显示屏显示 “排水系统故障”,观察内胆里的水无法排出。怀疑排水泵不工作,使用万用表测量排水泵两端的电压,测不到 220 V 的电压。
顺着排水泵的电缆找到机器旁的控制柜,找到380 V 进电的空气开关,测得其输出电压均为380 V,空气开关正常。在空气开关旁有两个陶瓷保险管,测量保险管通断发现有一个保险管已经烧坏,于是购买相同规格型号的陶瓷保险管换上
开机重启机器运行 P3 程序,程序进行“正在排水”步骤时,从控制柜传来“嘭”的一声巨响。赶紧按下急停按钮,但为时已晚,从控制柜里飘出一阵烧焦的气味。
经验判断是电路板的元器件烧了。从上到下依次检查,有一块输出电路板引起我们的注意,拆开检测输出板,发现输出板的背面有烧焦的痕迹。
仔细拿万用表检测输出板,确定控制排水的那一路的元器件“MRC BTA08 600C”晶闸管爆炸烧毁,晶闸管旁边的铜箔也炸没了。找相同型号的晶闸管 换上并且在炸毁的铜箔上飞线,修复输出板。经过烧毁保险管和输出板,判断机器内部有严重短路,重点怀疑排水泵。
重新检测排水泵,发现排水泵位于机器底部靠近加酶加油区,且线圈裸露,有线圈漏液的风险。拆除排水泵仔细查看线圈发现线圈有一处发黑,用万用表测量线圈电阻发现线圈电阻导通,确定排水泵线圈短路,排水泵损坏
根据本院维修工作经验,白象厂家只会更换新的排水泵,不接受维修排水泵的业务。为减少医院的损失,首先把排水泵拿到院外的电机厂维修部更换线圈。
经更换线圈后重新把排水泵装机,再次开机运行P3程序,当程序运行到“正在排水”时,液晶显示屏仍然显示“排水系统故障”。使用万用表测量排水泵的输入电压测得有 220 V, 程序运行时排水泵也运转,但是观察与排水泵连接的排水管,发现排水量很小。
推测原因是由于排水泵排水量小, 排水效率不高,使内胆残留有部分水量,当程序准备进行进水时,液位开关检测到机器内胆存有水,所以报“排水系统故障”。

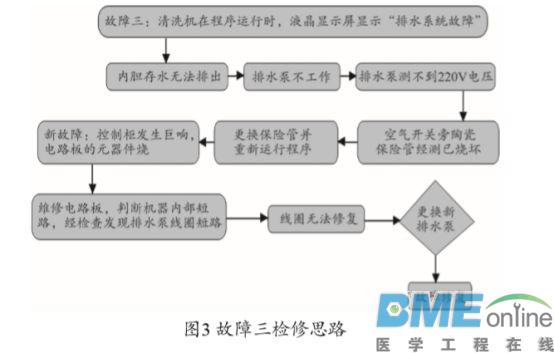

猜想可能是排水泵在电机厂维修部更换线圈的时候,使用的线圈材质或者是绕的匝数不同导致排水泵 能工作但是排水量不足。最终确定还是排水泵的问题,只能联系厂家更换新的排水泵,更换后故障修复。故障三检修思路,见图 3。
3
 总结
医疗设备维修人员需要了解设备的结构及性能,注意日常保养和预防性维修。维修时严谨分析故障现象,仔细检测每一个可疑的地方,做到不漏掉任何维修线索,准确判断故障所在。同时设备维修人员还应多向厂家工程师学习,不断提高自身的维修技能,避免机器故障扩大化。
