PB840 呼吸机作为比较高端的呼吸机，能自检做出自我诊断，提供错误代码，为我们的维修提供方便。 它由图形用户界面 （graphic user interface， GUI）、 呼吸输送系统 （breath delivery unit，BDU）、空气压缩机（compressor）和 后备电源系统（backup power source， BPS）4 个部分组成[1]。 由于我院无中心供气，压缩机的使用频率非常高，机器出现故障主要集中在压缩机上。 现对该压缩机的原理及故障维修介绍如下，以供参考。

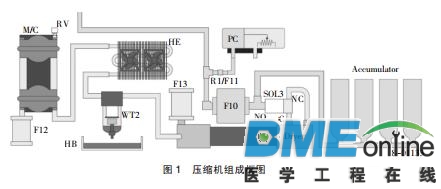

压缩机的结构框图如图 1 所示，空气经过过滤器 F12 进入压缩机，然后经过散热器降温后，经过过滤器、干燥棒过滤掉多余的水分， 在经 SQL3 后分 2 路：一路进入储气瓶 ，另一路经过 F10 后供给主机。其中空气过滤器 F12、F13 在过滤空气杂质的同时也起到消音的作用。 WT2、干燥棒能过滤空气中含有的冷凝水。F10 为 0.3 μm 的滤器，能过滤空气中的微粒，保证进入压缩空气的 纯净，使用 15000 h 须更换。压缩空气经过 R1 减缓压力波动后传给压力传感器。 F11的作用是防止有颗粒进入到传感器，影响传感器的性能。SQL3 为电控三通阀，当压力小于27 psi（1 psi=6.89 kPa）时，SQL3 不动作，压缩空气进入储气瓶中；当压力超过 27 psi 时，SQL3 动作，经干燥棒 F13 后排出以释放过高的压力；当压力低于22.5 psi 时 ，压缩机启动保持呼吸机足够的工作压力[2]。同时，SQL3 在压缩机启动前 1 s 打开，一直持续到压缩机启动后 0.5 s 才关闭， 以减轻压缩机启动时的负担。220V 交流电进入到压缩机内的电路板上，通过继电器到电动机冷却风扇。继电器由 AI 板输入的信号控制[3]。 机器内有温度控制器，如果机器超温，将信号回传给 AI 板，防止将电动机烧坏。AI 板输出信号控制 SQL3，当压力超过27 psi 时，电磁阀打开，防止压力过高。

2.1 故障一

2.1.1 故障现象

压缩机噪音过大。

2.1.2 分析与检修

打开机器侧盖，发现 F12 空气过滤器已经变黑，初步考虑是由于进气不畅引起压缩机声音过大。 更换过滤器，声音恢复正常。一般使用 250 h 后须更换过滤器，及时更换过滤器能够延长压缩 机的寿命。

2.2 故障二

2.2.1 故障现象

机器噪音过大，且机器报警空气压力低。

2.2.2 分析与检修

打开机器，由于过滤器更换时间不长，可排除过滤器故障。由于压缩机使用超过16000 h，咨询厂家答复需要更换压缩机。即使大保养，费用也在 10000 多。尝试自己维修，打开电动机，发现活塞为铝塞外加的皮垫，检查发现皮垫磨损严重，导致活塞漏气。通过别的渠道购买到皮垫，费用为 100 元，更换后，机器恢复正常。现使用半年多，未再出现过同类问题。

2.3 故障三

2.3.1 故障现象

开机后压缩机不启动。

2.3.2 分析与检修

打开机器，顺着线路检查，交流电已经进入电路板，但压缩机不启动，压缩机进线端没电，故障出现在压缩机电路板上面。经分析，发现 220 V 交流电经继电器直接进入电动机，查继电器两 端，发现继电器损坏。由于同型号继电器不容易买到，更换市面上常见的继电 器，为 直 流12V 控制交流220V，更换后，机器恢复正常。

3 小结

PB840机器由于其稳定可靠，易操作，深得临床好评。平时应做好保养，对传感器、过滤器根据试用情况定时更换。机器本身通过 EST、SST 自检基本都能找出故障，根据维修手册排除故障也不难，熟悉呼吸机的功能会使排除故障起到事半功倍的效果。
